تحتاج الرافعات إلى كابلات يمكنها نقل الطاقة وإشارات التحكم وبيانات الاتصال أثناء التحرك بشكل مستمر. على عكس كابلات التثبيت الثابت، يجب أن تتحمل كابلات الرافعة الانحناء المتكرر وقوة السحب والتآكل والتسارع والضغط الميكانيكي.
اثنان من الحلول الأكثر شيوعًا هما كابلات اللف وكابلات الإكليل :
يتم لف الكابل المترنح وتحريره من أسطوانة دوارة.
يتحرك كابل الإكليل في حلقات معلقة مدعومة بعربات على طول المسار.
لا يوجد حل أفضل تلقائيًا. يعتمد الاختيار الصحيح على حركة الرافعة، ومسافة السير، وسرعة التشغيل، والمساحة المتاحة، والحمل الكهربائي، وبيئة العمل.
بعبارات بسيطة: تعتبر كابلات Reeling مناسبة بشكل عام لتطبيقات السفر الطويل والخارجي والمتنقل والجهد المتوسط. غالبًا ما تكون كابلات الإكليل أفضل للرافعات الداخلية ذات مسافات السفر القصيرة أو المتوسطة ومسارات العربات الثابتة.
جدول المحتويات
متطلبات | كابل يترنح | كابل فسطون |
|---|---|---|
حركة الكابل | جرح على طبلة | معلقة في الحلقات |
السفر النموذجي | مسافات السفر الطويلة | سفر قصير أو متوسط |
الموقع المشترك | الموانئ والمناجم وأحواض بناء السفن والآلات الخارجية | المصانع والمستودعات وورش العمل |
الإجهاد الميكانيكي الرئيسي | الانحناء، التوتر، التآكل، الالتواء | الانحناء المتكرر وحركة الحلقة |
هيكل التثبيت | نظام الطبل والتوتر | المسار والعربات والمشابك |
خيارات الجهد | الجهد المنخفض والمتوسط | بشكل رئيسي الطاقة ذات الجهد المنخفض والتحكم والبيانات |
متطلبات المساحة | مساحة تركيب الطبل | مساحة المسار والحلقة العمودية |
صيانة نموذجية | الطبل واللف والتوتر | المسار والعربة والمشبك والحلقة |
توفر هذه المقارنة نقطة بداية، ولكن يجب أن يعتمد الاختيار النهائي للكابل على ظروف التشغيل الفعلية.
يتم تخزين الكابل المترنح على أسطوانة دوارة تطلق الطول المطلوب عندما تتحرك الرافعة أو العربة بعيدًا عن مصدر الطاقة وتعيد الكابل إلى الخلف عندما تعود المعدات. يُستخدم هذا النظام بشكل شائع في رافعات الموانئ والرافعات الجسرية، ورافعات السفن وتفريغها، وآلات التعدين، والمعدات الصناعية المتنقلة، وأنظمة الموزعة والرفع، والآلات المعدنية. نظرًا لأن الكابل يتم تخزينه مباشرة على المعدات، فإن نظام اللف لا يتطلب سكة دعم طويلة على طول مسار السفر بأكمله، مما يجعله حلاً عمليًا للآلات الخارجية الكبيرة وتطبيقات السفر الطويل.
ومع ذلك، يجب أن يكون الكابل مصممًا لقطر الأسطوانة، واتجاه اللف، والتوتر، وسرعة التشغيل، والعدد المتوقع للدورات. يمكن أن يتسبب حجم الأسطوانة غير الصحيح أو نمط اللف غير المستقر في حدوث ضغط مفرط وتلف الغلاف المبكر.

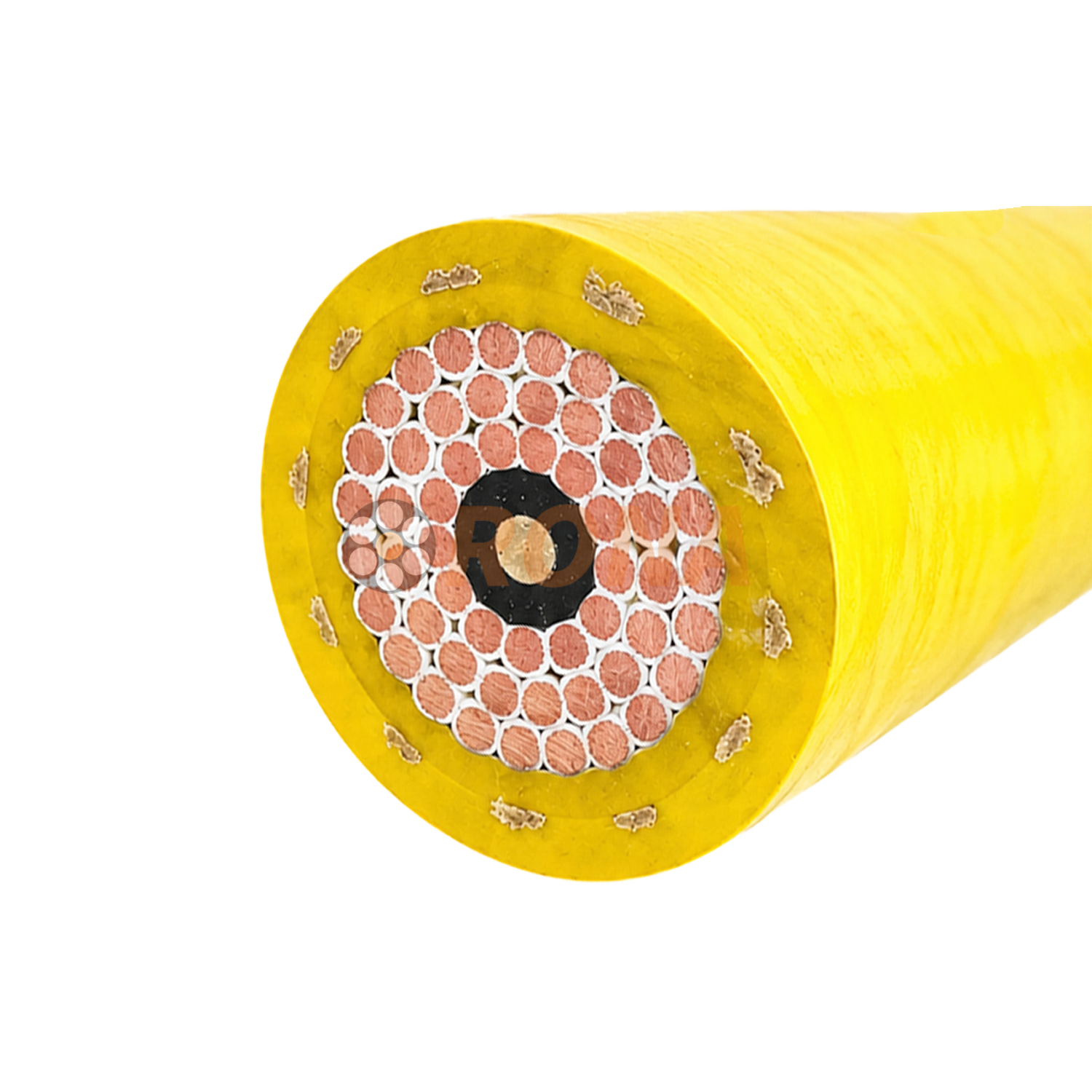

تشتمل من RONA مجموعة الكابلات المتأرجحة على حلول الجهد المنخفض والمتوسط للرافعات والموانئ والموزعات وآلات التعدين وغيرها من المعدات المتنقلة.
يعمل كابل الإكليل على مسار أو شعاع. يتم تعليق الكابل في حلقات بين عدة عربات. عندما تتحرك الرافعة، تتحرك العربات على طول المسار وتمتد حلقات الكابلات أو تتراجع.
تُستخدم أنظمة الإكليل بشكل متكرر من أجل:
الرافعات العلوية
الرافعات الجسرية
معدات رفع الورشة
أنظمة مناولة المواد
آلات حفر الأنفاق
خطوط انتاج داخلية
تعتبر الكابلات المسطحة شائعة في أنظمة الإكليل لأن موصلاتها مرتبة جنبًا إلى جنب. يساعد هذا في تقليل الالتواء ويسمح لحلقات الكابلات بالتحرك بشكل أكثر توقعًا. يمكن أيضًا استخدام كابلات الإكليل المستديرة عندما يتطلب تصميم المعدات ذلك.
تشتمل RONA مجموعة كابلات على الطاقة المرنة والتحكم والاتصالات وكابلات السفر المسطحة للرافعات والآلات الصناعية.
عادةً ما يكون كابل اللف أكثر ملاءمة عندما تنتقل الرافعة لمسافة طويلة أو تعمل في بيئة خارجية. غالبًا ما تستفيد الموانئ والمناجم وأحواض بناء السفن والمعدات الصناعية المتنقلة من تخزين الكابلات القائم على الأسطوانة.
سيتطلب نظام الإكليل الطويل المزيد من العربات، وسكة حديدية أطول، ومساحة إضافية للحلقات المعلقة.
تُستخدم كابلات الإكليل بشكل شائع لرافعات الورش والرافعات العلوية والرافعات الجسرية التي تعمل على طول مدرج ثابت. من السهل ملاحظة هيكلها، ويمكن إدارة حركة الكابل من خلال تباعد العربات وطول الحلقة.
تمتد حلقات الإكليل أسفل السكة الداعمة. وقد تتداخل مع الأحمال أو الممرات أو الآلات أو هياكل البناء.
عندما يكون الخلوص الرأسي محدودًا، قد يكون نظام اللف أكثر عملية إذا كان هناك مساحة كافية لأسطوانة الكابل ومعدات التحكم في التوتر.
قد تتطلب الرافعات الكبيرة والآلات المتنقلة نقل طاقة بجهد متوسط. يتم استخدام الكابلات المتعرجة المصممة خصيصًا لهذه التطبيقات بشكل شائع لأن الكابل يجب أن يتعامل مع المتطلبات الكهربائية والحركة الميكانيكية المستمرة.
تكون أنظمة الإكليل مفيدة عندما تحتاج الرافعة إلى عدة كابلات منفصلة للطاقة والتحكم والإشارة والاتصالات. يمكن ترتيب الكابلات معًا على نفس نظام العربة.
قبل اختيار الكابل، يجب تقديم المعلومات التالية إلى مورد الكابل:
فئة | المعلومات المطلوبة |
|---|---|
حركة | الحركة الأفقية أو الرأسية أو الرفعية أو المركبة |
يسافر | المسافة الإجمالية وطول الكابل المتاح |
سرعة | سرعة التشغيل العادية والحد الأقصى |
تسريع | شروط البدء والتوقف |
الثناء | الدورات المطلوبة وتردد الانحناء |
الحمل الميكانيكي | وزن الكابل وقوة الشد والالتواء المحتمل |
تثبيت | قطر الأسطوانة، أو تباعد العربة، أو تخطيط المسار، أو طول الحلقة |
التصميم الكهربائي | الجهد المقنن والتيار وحجم الموصل وعدد النوى |
متطلبات الإشارة | نوى التحكم أو التدريع أو الاتصالات أو الألياف الضوئية |
بيئة | المطر والأشعة فوق البنفسجية والمياه المالحة والزيت والغبار والمواد الكيميائية ودرجة الحرارة |
يجب أن يكون للكابل أيضًا حد أدنى مناسب لنصف قطر الانحناء. قد يظل الكابل المرن تقنيًا يفشل إذا تم تركيبه حول نظام أسطوانة أو عربة صغير جدًا.
إذا كان الطلب يتضمن التواء، فيجب تحديد ذلك بوضوح. لا يُتوقع من كابل الإكليل العادي أو كابل اللف القياسي أن يتحمل الالتواء غير المنضبط.
لا يمكن فصل اختيار الكابلات والتركيب الميكانيكي. في نظام اللف، يجب أن تكون مطابقة بشكل صحيح قطر الأسطوانة، واتجاه اللف، ومحاذاة الكابل، والتحكم في التوتر، وتكديس الكابل، والتداخل، ونقاط الاتصال، في حين يجب أيضًا فحص الكابل بانتظام للتأكد من عدم وجود التواء أو التآكل. في نظام الإكليل، يؤثر تباعد العربات، ومحاذاة المسار، وطول الحلقة، ومشابك الكابلات، وعجلات العربة، والمحامل، ونقاط الانحناء، والاتصال بالهياكل القريبة على أداء الكابل. يجب أن تحدد عمليات التفتيش المنتظمة تلف الغلاف، والتسطيح، والموصلات المكشوفة، والتآكل غير الطبيعي، والتغيرات في حركة الكابل، في حين يجب أن تغطي الصيانة كلاً من الكابل والمعدات الداعمة له.
توفر RONA حلول الكابلات المرنة لأنظمة اللف وأنظمة الإكليل والرافعات والموانئ ومعدات التعدين والمنشآت الصناعية وغيرها من الآلات الثقيلة.
تشمل مجموعة منتجاتها الكابلات المتعرجة، وكابلات الإكليل، وكابلات السفر المسطحة، وكابلات الطاقة المرنة، وكابلات التحكم، وكابلات الاتصالات، وحلول الجهد المتوسط. يمكن أن يعتمد الاختيار على نوع الحركة، والجهد، والحمل الميكانيكي، ومسافة السفر، وهيكل التثبيت، وبيئة العمل.
يمكنك عرض فئات منتجات الكابلات الصناعية الخاصة بـ RONA للحصول على خيارات كابلات إضافية.
نعم. يجب أن يكون غلاف الكابل ونظام الدعم مناسبين للأشعة فوق البنفسجية والمطر وتغيرات درجات الحرارة والزيت والغبار والظروف المحلية الأخرى.
يمكن لكابلات اللف والنشر الخاصة أن تدعم الرفع العمودي. يجب تقييم وزن الكابل، وقوة الشد، وسرعة التشغيل، وتصميم الأسطوانة، ونصف قطر الانحناء، والالتواء قبل الاختيار.
قد يكون لأنظمة الإكليل بنية ميكانيكية أبسط، لكن كلا النظامين يتطلبان فحصًا منتظمًا. تتطلب أنظمة اللف فحص الأسطوانة والشد، بينما تتطلب أنظمة الإكليل فحص المسارات والعربات والمشابك وحلقات الكابلات.
لا، يجب أن تكون كابلات الرافعة مصممة خصيصًا لحركة اللف أو الإكليل. يجب أن يتوافق نصف قطر الانحناء، وحمل الشد، وسرعة التشغيل، ودورات الثني، والمقاومة البيئية مع التطبيق.
لا يعد كابل اللف أو الإكليل أفضل عالميًا؛ يعتمد الاختيار الصحيح على كيفية تحرك الرافعة ومكان عملها وكيفية دعم الكابل. غالبًا ما تكون الكابلات المتعرجة هي الحل الأكثر عملية للرافعات طويلة السفر، والآلات المتنقلة الخارجية، ومعدات الموانئ والتعدين، ورافعات السفن، وأنظمة التوزيع، والآلات المعدنية لأنها تلتف على أسطوانة، وتتطلب مساحة تركيب محدودة، ويمكن أن تدعم مسافات السفر الطويلة ونقل الطاقة ذات الجهد المتوسط. تعد كابلات الإكليل بشكل عام أكثر ملاءمة للرافعات العلوية الداخلية وورش العمل والمستودعات والتطبيقات الأخرى حيث تتبع المعدات مسار عربة ثابت على مسافة قصيرة أو متوسطة وتحتاج إلى حمل عدة كابلات طاقة أو تحكم أو اتصالات منفصلة. قبل اتخاذ القرار، يجب مراجعة ظروف التشغيل الكاملة، بما في ذلك مسافة السفر، وسرعة التشغيل، وترتيب الأسطوانة أو المسار، والخلوص المتاح، والحمل الكهربائي، ووزن الكابل، وإجهاد الانحناء أو الالتواء، والتعرض البيئي، والوصول إلى الصيانة. يمكن أن يؤدي اختيار نظام الكابلات وفقًا لهذه العوامل إلى تحسين عمر الخدمة، وتقليل التآكل ووقت التوقف غير المخطط له، وتوفير تكاليف تشغيل طويلة المدى يمكن التنبؤ بها بشكل أكبر.
