كابل اللف وكابل الموزع مع كابل الألياف الضوئية لأنظمة رافعة الميناء

مقدمة

تقوم الموانئ الحديثة بنقل الحاويات بسرعة. تعتمد كل رافعة على كابلات موثوقة. بدون قوي كابل توزيع ، قد تفشل أنظمة الرفع.

في هذه المقالة، نستكشف كيفية عمل كابل اللف وكابل التوزيع في أنظمة الرافعات. سوف تتعلم كيف تعمل الألياف الضوئية على تحسين الاتصالات والسلامة والكفاءة في عمليات الموانئ الحديثة.

ما هو كابل الموزع ولماذا هو ضروري في أنظمة رافعات الموانئ

ما هو كابل الموزع في معدات رافعة الحاويات

كابل التوزيع هو كابل صناعي متخصص يستخدم لتوصيل عربة الرافعة وجهاز توزيع الحاويات. الموزعة هي أداة الرفع التي تثبت على الحاويات أثناء التحميل والتفريغ. إنها تتطلب إشارات طاقة وتحكم مستقرة أثناء التحرك عموديًا أثناء عمليات الرافعة.

في أنظمة رافعات الميناء، يجب أن يعمل كابل الموزع تحت حركة مستمرة وضغط ميكانيكي. فهو يوفر الكهرباء لمحركات الموزعة، وينقل أوامر التحكم، ويمكنه أيضًا حمل إشارات الاتصال عند دمج عناصر الألياف الضوئية. نظرًا لأن الرافعات تعمل في البيئات الخارجية، يجب أن يقاوم الكابل تغيرات الرياح والرطوبة ودرجات الحرارة.

تتضمن الأدوار النموذجية لكابل الموزع ما يلي:

● توصيل الطاقة الكهربائية لأنظمة التحكم والمحركات الموزعة

● نقل إشارات الأوامر بين الرافعة والموزعة

● دعم أنظمة المراقبة ومعدات التشغيل الآلي

● دمج الألياف الضوئية لاتصالات البيانات عالية السرعة في المنافذ الذكية

كيف يعمل كابل الموزع في أنظمة رفع الرافعة

في عمليات رافعة الحاويات، يتحرك الموزع عموديًا لالتقاط الحاويات ورفعها. يمتد كابل الموزع ويتراجع مع الموزع، ليتكيف مع الارتفاع المتغير لعملية الرفع. تخلق هذه الحركة المستمرة ضغطًا ميكانيكيًا كبيرًا على الكابل.

لإدارة هذه الحركة بأمان، تستخدم أنظمة الرافعات عادةً آليات تخزين الكابلات المنظمة. النظامان الأكثر شيوعًا هما:

● أنظمة جمع السلة

يتم تخزين الكابل الزائد في سلة تجميع مثبتة بالقرب من عربة الرافعة. مع انخفاض الموزعة، يتم تحرير حلقات الكابل تدريجيًا. عند الرفع، تعود الحلقات إلى السلة. تقلل هذه الطريقة من الضغط الميكانيكي وتحمي الكابل من أضرار الرياح.

● أنظمة طبلة تترنح

في هذا التصميم، يتم لف الكابل حول أسطوانة تدور أثناء تحرك الموزعة. تقوم الأسطوانة تلقائيًا بضبط طول الكابل، مما يضمن لفًا سلسًا ويمنع الالتواء.

المتطلبات الميكانيكية والكهربائية الرئيسية لكابل الموزع

نظرًا لأن رافعات الميناء تعمل بشكل مستمر في البيئات الساحلية القاسية، يجب أن يلبي كابل الموزع متطلبات الأداء الميكانيكية والكهربائية الصارمة. تضمن هذه المتطلبات عمليات رفع آمنة وعمر خدمة طويل.

تشمل خصائص التصميم المهمة ما يلي:

● قوة شد عالية لدعم أحمال التعليق الرأسي أثناء الرفع

● مرونة ممتازة لتحمل الانحناء والحركة المتكررة

● مقاومة للتآكل للتعامل مع الاحتكاك والتآكل الميكانيكي

● مقاومة الطقس ضد الأشعة فوق البنفسجية والرطوبة والهواء المالح

● عزل كهربائي مستقر لنقل الطاقة بشكل آمن

متطلبات الأداء	الغرض في أنظمة الرافعة	المنفعة التشغيلية
قوة شد عالية	يدعم التعليق العمودي الطويل	يمنع تمدد الكابل أثناء الرفع
مرونة عالية	يسمح بدورات الحركة المتكررة	يطيل عمر الخدمة في الأنظمة الديناميكية
مقاومة الطقس والأشعة فوق البنفسجية	يحمي من الظروف الخارجية	يحافظ على المتانة في الموانئ الساحلية
عزل كهربائي مستقر	يضمن نقل الطاقة بشكل آمن	يمنع انقطاع الإشارة والأخطاء

تقنية كابلات التدوير في أنظمة طاقة وحركة الرافعات

ما هو كابل اللف وكيف يختلف عن كابل التوزيع

كابل Reeling عبارة عن كابل صناعي مرن مصمم للأنظمة التي يتم فيها لف الكابل وفكه بشكل متكرر على الأسطوانة. في عمليات رافعة الميناء، تقوم بتزويد إشارات الطاقة والتحكم للمعدات المتحركة مثل العربات وأنظمة القنطرية والآلات المتنقلة. يجب أن يظل الكابل ثابتًا أثناء الحركة المستمرة والضغط الميكانيكي العالي.

ومع ذلك، يتبع كابل الموزع بشكل أساسي الحركة الرأسية لموزع الحاوية. غالبًا ما تعمل في أنظمة تجميع السلة أو إعدادات الرفع العمودي. تعمل الكابلات المتعرجة بدلاً من ذلك في أنظمة الحركة طويلة السفر حيث تتحكم أسطوانة الكابل تلقائيًا في طول الكابل.

تشمل الاختلافات الوظيفية الرئيسية بين نوعي الكابلات ما يلي:

● نمط الحركة

تدعم الكابلات المتعرجة السفر الأفقي والحركة لمسافات طويلة. تدعم كابلات الموزعة بشكل أساسي أنظمة الرفع العمودية المستخدمة في مناولة الحاويات.

● طريقة إدارة الكابلات

يتم تخزين كابلات اللف على أسطوانة دوارة. عادةً ما يتم جمع كابلات الموزعة في سلال أو أنظمة تخزين تعمل بالجاذبية.

● الاستخدام النموذجي للمعدات

تعمل الكابلات المتعرجة على تشغيل هياكل الرافعات المتحركة. تتصل كابلات الموزعة مباشرة بجهاز الموزعة.

يقوم مصنعو الكابلات الصناعية المرنة مثل RONA Cable بتطوير كابلات الحركة المصممة للرافعات والمحطات الآلية وغيرها من المعدات الثقيلة حيث تعد المتانة والمرونة أمرًا بالغ الأهمية.

كيف تعمل أنظمة لف الكابلات في رافعات الميناء

في نظام لف الرافعة، تقوم أسطوانة الكابل تلقائيًا بضبط طول الكابل أثناء تحرك الرافعة. عندما تتحرك عربة الرافعة للأمام، تقوم الأسطوانة بفك الكابل. عندما تعود، تقوم الأسطوانة بإرجاع الكابل مرة أخرى. تحافظ هذه الآلية على اتصال كهربائي مستمر بين المعدات المتحركة ومصدر الطاقة الثابت.

أثناء التشغيل، يتعرض الكابل لعدة قوى ميكانيكية. يجب على المهندسين تصميم الكابل للتعامل مع هذه الظروف بأمان.

تشمل الضغوط التشغيلية الهامة ما يلي:

● قوى الشد الناتجة عن وزن الكابل ومسافة السفر. وتزداد هذه القوى مع عمل الرافعات على مسافات طويلة.

● إجهاد الالتواء الناتج أثناء دورات اللف المتكررة. تساعد محاذاة الأسطوانة بشكل صحيح على منع تلف الالتواء.

● التآكل والتعرض البيئي الناجم عن الاحتكاك والغبار والزيت والأشعة فوق البنفسجية والرطوبة الشائعة في بيئات الموانئ.

نظرًا لأن محطات الحاويات غالبًا ما تعمل بشكل مستمر، فإن حركة الكابلات الموثوقة أمر ضروري. تساعد الكابلات المتعرجة عالية الجودة في الحفاظ على التشغيل السلس للرافعة وتقليل وقت التوقف عن الصيانة.

التصميم الهيكلي لكابلات اللف عالية الأداء

يستخدم كابل Reeling عالي الأداء طبقات هيكلية متعددة لتحقيق التوازن بين المرونة والمتانة. تلعب كل طبقة دورًا في الحفاظ على الأداء الكهربائي مع حماية الكابل من الإجهاد الميكانيكي.

تشمل العناصر الهيكلية النموذجية ما يلي:

● موصلات نحاسية مرنة

تضمن هذه الموصلات نقل الطاقة بكفاءة مع السماح للكابل بالانحناء بشكل متكرر دون تلف.

● طبقات العزل والتدريع

العزل يحمي الموصلات ويمنع التداخل الكهربائي بين النوى.

● مكونات تقوية الشد

تعمل ألياف الأراميد أو ألياف النسيج على تقوية الكابل ومساعدته على تحمل أحمال الشد العالية.

● غمد خارجي مقاوم للتآكل

تحمي المواد مثل PUR أو المركبات المطاطية الكابل من الزيوت والمواد الكيميائية والظروف الخارجية القاسية.

العنصر الهيكلي	وظيفة في يترنح الكابل
الموصلات النحاسية المرنة	الحفاظ على التوصيل الكهربائي أثناء الحركة المستمرة
طبقات العزل	حماية الموصلات الداخلية وضمان السلامة الكهربائية
ألياف التسليح	تحسين قوة الشد ومنع التمدد
الغلاف الواقي الخارجي	مقاومة التآكل والمواد الكيميائية والأضرار البيئية

دمج كابلات الألياف الضوئية في كابل الموزع وكابل اللف

لماذا يتم استخدام كابلات الألياف الضوئية في أنظمة رافعات الموانئ

تعتمد محطات الحاويات الحديثة بشكل كبير على البيانات في الوقت الفعلي. الرافعات تتحرك بسرعة. المعدات تتواصل باستمرار. ولهذا السبب، تتضمن العديد من أنظمة كابلات الموزعة والكابلات المتعرجة الآن كابلات ألياف ضوئية داخل هيكلها.

تتعامل الموصلات النحاسية التقليدية مع إشارات الطاقة الكهربائية والتحكم. تتعامل الألياف الضوئية مع نقل البيانات بسرعة عالية. عندما تعمل هاتان التقنيتان معًا، تصبح أنظمة الرافعات أكثر استجابة وأسهل في المراقبة.

في المحطات الآلية، تساعد اتصالات الألياف الرافعات على تنسيق الحركة، ونقل بيانات الاستشعار، والاتصال بأنظمة تشغيل المحطة. يؤدي ذلك إلى تحسين التحكم في المعدات مع تقليل تداخل الإشارة الشائع في البيئات الصناعية الثقيلة.

تشمل الأسباب النموذجية لاستخدام الألياف الضوئية في أنظمة كابلات الرافعة ما يلي:

● سرعة نقل البيانات عالية

تتيح الألياف إمكانية نقل كميات كبيرة من البيانات التشغيلية بسرعة بين الرافعات ومراكز التحكم. وهذا يدعم تحديد موضع الرافعة ومراقبتها تلقائيًا.

● مقاومة قوية للتداخل الكهرومغناطيسي

تحتوي بيئات الموانئ على محركات ومحولات ومعدات كهربائية عالية الطاقة. تظل إشارات الألياف مستقرة حتى في حالة وجود ضوضاء كهربائية.

● مسافة اتصال طويلة

قد تمتد محطات الحاويات الكبيرة إلى مئات الأمتار. تنقل الألياف الضوئية البيانات بشكل موثوق عبر مسافات طويلة دون تدهور الإشارة.

وبسبب هذه المزايا، تقوم العديد من أنظمة كابلات الرافعات الحديثة بدمج اتصالات الألياف في تصميمات كابلات التوزيع، خاصة في المنافذ الآلية.

أنواع الألياف الضوئية الشائعة المستخدمة في أنظمة كابلات الرافعات

تستخدم كابلات الرافعات الصناعية عادة إما ألياف أحادية الوضع أو ألياف متعددة الأوضاع، اعتمادًا على مسافة الاتصال ومتطلبات سرعة الشبكة. يتم اختيار أنواع الألياف هذه بعناية لتتناسب مع البيئة التشغيلية لمعدات الموانئ.

تُستخدم الألياف أحادية الوضع على نطاق واسع في محطات الموانئ الكبيرة حيث يجب أن تنتقل البيانات لمسافات طويلة بين الرافعات وأنظمة التحكم المركزية. غالبًا ما تُستخدم الألياف متعددة الأوضاع لوصلات اتصال أقصر داخل أنظمة المعدات.

نوع الألياف	نموذج نموذجي	الميزة الرئيسية	الاستخدام النموذجي في أنظمة الرافعة
الألياف أحادية الوضع	G.652D	ألياف اتصالات قياسية للنقل لمسافات طويلة	شبكات اتصالات الموانئ
	G.657A1	ألياف غير حساسة للانحناء	توجيه الكابلات الصناعية المرنة
	G.657A2	ارتفاع التسامح الانحناء	هياكل الكابلات المدمجة
الألياف المتعددة الوسائط	OM3	الألياف المحسنة بالليزر ذات النطاق الترددي العالي	شبكات الأتمتة
	OM4	سرعة أعلى في الإرسال قصير المدى	أنظمة البيانات الطرفية الذكية
	6LWL (6 نواة 62.5/125 ميكرومتر)	ألياف متعددة الأوضاع متعددة النواة شائعة الاستخدام في كابلات البكرات	كابلات طبل الرافعة وآلات الموانئ
	12LWL (12 نواة 62.5/125 ميكرومتر)	عدد ألياف أعلى لأنظمة التحكم المعقدة	كابلات بكرة رافعة الميناء والأتمتة الصناعية

يتم دمج هذه الألياف الضوئية داخل الكابلات الصناعية بحيث تظل محمية من الإجهاد الميكانيكي والتعرض البيئي.

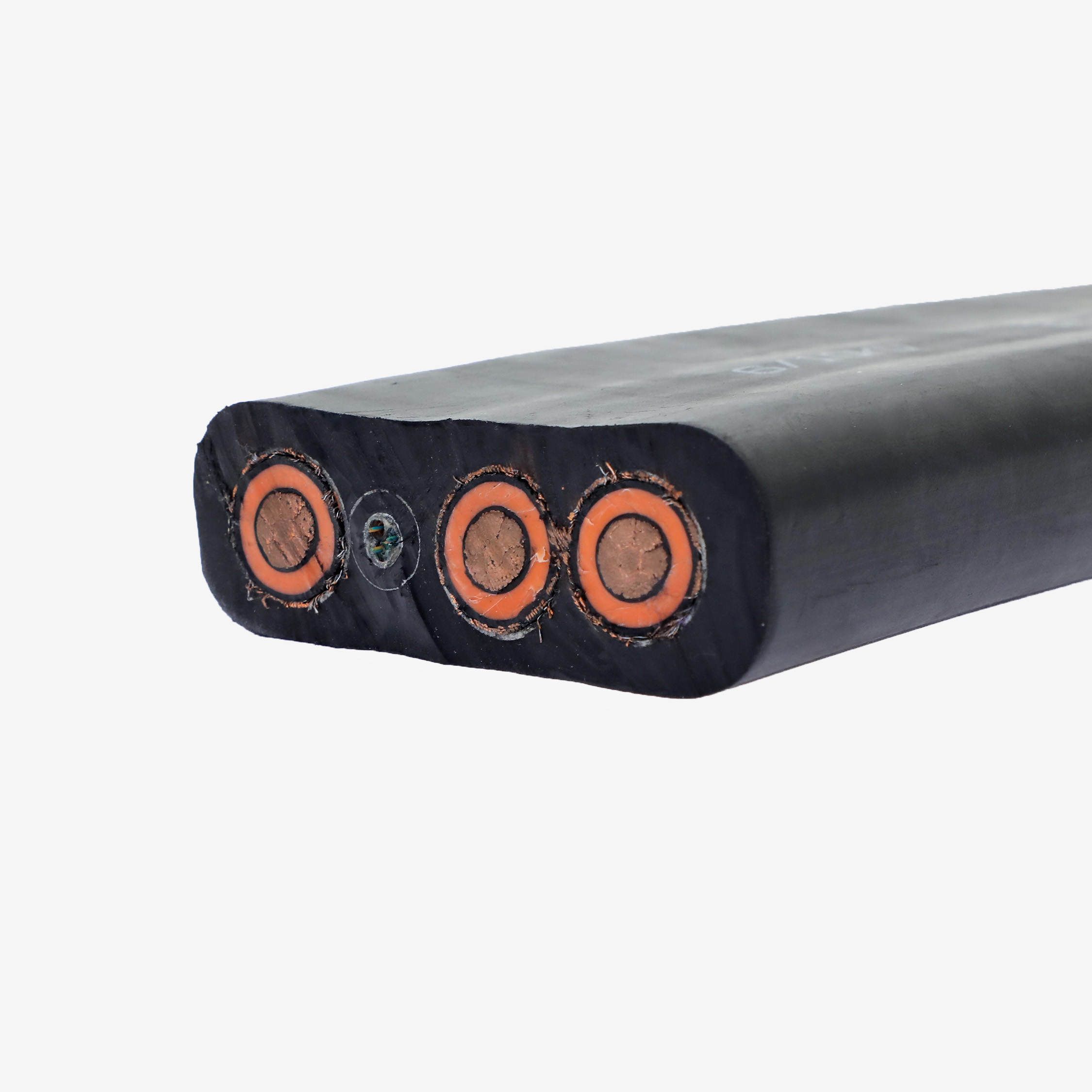

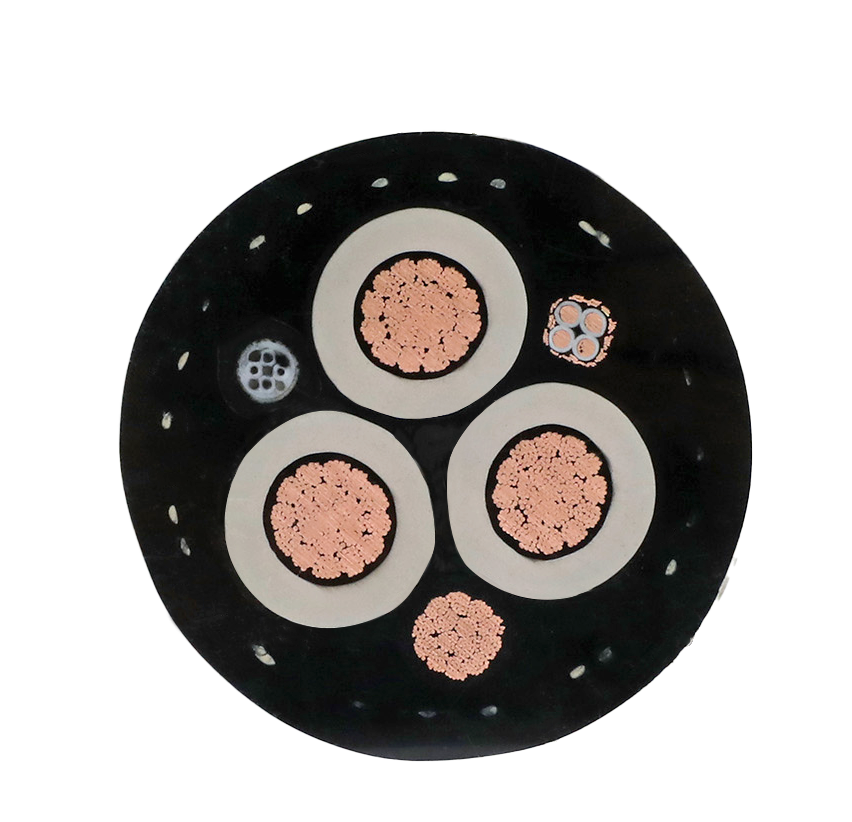

تصميم الكابل الهجين: الطاقة والتحكم والألياف في كابل واحد

يجمع الكابل الهجين بين العديد من وظائف النقل في هيكل واحد. داخل سترة الكابل الواحدة، يضع المهندسون موصلات الطاقة، ومراكز التحكم، وعناصر الألياف الضوئية. يقلل هذا التصميم من تعقيد التثبيت ويبسط إدارة كابلات الرافعة.

قد يحتوي هيكل كابل الرافعة الهجين النموذجي على:

● موصلات نحاسية مرنة لإمدادات الطاقة الكهربائية

● نوى التحكم المستخدمة لنقل الإشارات وأنظمة التغذية المرتدة

● وحدات الألياف الضوئية لاتصالات البيانات عالية السرعة

● عناصر التقوية مثل خيوط الأراميد لقوة الشد

● غلاف خارجي متين مقاوم للتآكل والطقس

في أنظمة رافعات الحاويات، تساعد الكابلات الهجينة على تقليل عدد خطوط الكابلات المنفصلة المطلوبة. بدلاً من تركيب كابلات مختلفة للطاقة والاتصالات، يمكن للمهندسين تركيب نظام كابل واحد متكامل.

مزايا تكامل الألياف لعمليات المنافذ الذكية

تعتمد المنافذ الذكية على الأتمتة والمراقبة الرقمية. يتيح دمج الألياف الضوئية في أنظمة Spreader Cable وكابلات اللف للرافعات التواصل بشكل مستمر مع أنظمة التحكم.

يعمل هذا التكامل على تحسين العديد من الجوانب التشغيلية للتعامل مع الحاويات.

تشمل المزايا التشغيلية الرئيسية ما يلي:

● مراقبة المعدات في الوقت الحقيقي

تقوم أجهزة الاستشعار المثبتة على الرافعات بنقل بيانات التشغيل عبر شبكات الألياف. يمكن للمشغلين اكتشاف الأخطاء مبكرًا وتحسين تخطيط الصيانة.

● تحسين القدرة على التشغيل الآلي

تعتمد رافعات RTG وRMG الآلية على الاتصال السريع بين الآلات وبرامج التحكم. تدعم الاتصالات الليفية تحديد المواقع بدقة والتعامل مع الحاويات.

● سلامة تشغيلية أعلى

تساعد شبكات الألياف في نقل الإشارات من الكاميرات وأجهزة الاستشعار وأنظمة السلامة المثبتة على الرافعات.

● كفاءة طرفية أفضل

يؤدي الاتصال الأسرع إلى تقليل التأخير بين أوامر التحكم واستجابة المعدات. ونتيجة لذلك، تتحسن إنتاجية الحاويات.

مع استمرار الموانئ العالمية في اعتماد التقنيات الآلية، أصبحت الكابلات الهجينة التي تجمع بين موصلات الطاقة واتصالات الألياف الضوئية مكونًا رئيسيًا لأنظمة الرافعات المتقدمة.

الاعتبارات الهندسية عند اختيار كابل الموزع لرافعات الميناء

متطلبات الأداء الميكانيكي لكابل الموزع

يبدأ اختيار كابل الموزع المناسب بالأداء الميكانيكي. تعمل رافعات الميناء بشكل مستمر. يتحرك الموزع لأعلى ولأسفل طوال اليوم. يجب أن يتبع الكابل هذه الحركة بينما يدعم وزنه وحمله الكهربائي.

يركز المهندسون عادة على ثلاثة عوامل أساسية: قوة الشد، والقدرة على الانحناء، ومقاومة الالتواء. إذا كانت أي من هذه الخصائص غير كافية، فقد يحدث إجهاد الكابل بسرعة. في أنظمة الرفع العمودية، يصبح إجهاد الشد أمرًا بالغ الأهمية بشكل خاص لأن الكابل قد يتدلى بحرية لمسافات طويلة.

تشمل الاعتبارات الميكانيكية الهامة ما يلي:

● قدرة الشد العالية

يجب أن يحمل الكابل وزنه ووزن الموصلات الداخلية. في الرافعات العالية، يمكن أن يكون طول التعليق كبيرًا. هياكل التسليح تمنع التمدد والأضرار الهيكلية.

● نصف قطر الانحناء المتحكم فيه

ينحني الكابل بشكل متكرر أثناء تحرك الموزعة. يساعد الهيكل المرن على منع إجهاد الموصل الداخلي. تعمل أنصاف أقطار الانحناء الأصغر أيضًا على تحسين توجيه الكابلات داخل أنظمة الرافعة.

● مقاومة الالتواء

يمكن أن تتسبب الحركة والرياح في التواء الكابل. تساعد التصميمات الهيكلية الخاصة على تثبيت الكابل وتقليل الضغط الالتوائي أثناء التشغيل.

العامل الميكانيكي	الغرض الهندسي	الاستفادة في تشغيل الرافعة
قوة الشد	يدعم التعليق العمودي الطويل	يمنع تلف الكابل الهيكلي
نصف قطر الانحناء	يسمح بحركة الكابل المتكررة	يقلل من تعب الموصل
مقاومة الالتواء	يحد من التواء الكابل	يحسن استقرار الكابل

المقاومة البيئية لتشغيل الرافعة على المدى الطويل

تعمل رافعات الميناء في الهواء الطلق. يمكن أن يؤثر الهواء المالح وأشعة الشمس والرطوبة والملوثات الصناعية على أداء الكابل. يجب أن يحافظ كابل الموزع الموثوق على الاستقرار الكهربائي حتى في ظل التعرض البيئي القاسي.

لذلك تعد المقاومة البيئية جزءًا أساسيًا من تصميم الكابلات. عادةً ما يقوم المهندسون بتقييم العديد من خصائص الحماية قبل اختيار كابل لأنظمة الرافعة.

تشمل المتطلبات البيئية الرئيسية ما يلي:

● مقاومة للأشعة فوق البنفسجية

يمكن لأشعة الشمس المباشرة أن تؤدي إلى تحلل بعض المواد البلاستيكية. تساعد السترات المقاومة للأشعة فوق البنفسجية في الحفاظ على عمر خدمة طويل في بيئات المنافذ المفتوحة.

● الحماية من الرطوبة والرطوبة

تشهد الموانئ الساحلية رطوبة عالية وتعرضًا للأملاح. الأغماد الواقية تمنع تغلغل الرطوبة في هيكل الكابل.

● مقاومة الزيت والمواد الكيميائية

قد تعمل معدات الرافعة بالقرب من مواد التشحيم أو الوقود أو السوائل الهيدروليكية. المواد المقاومة تمنع تلف العزل.

● تحمل درجات الحرارة على نطاق واسع

قد تواجه عمليات الموانئ فصول الصيف الحارة والشتاء البارد. يجب أن تحافظ الكابلات على المرونة عبر نطاق واسع من درجات الحرارة.

في العديد من أنظمة الرافعات، يتم تخزين طول الكابل غير المستخدم في سلال أو آليات طبلة أثناء الحركة العمودية. تساعد هذه الأنظمة على حماية الكابل من التعرض البيئي المباشر مع الحفاظ على السلامة التشغيلية.

مواد الكابلات وتقنيات التسليح

يلعب اختيار المواد دورًا رئيسيًا في موثوقية الكابل. يستخدم كابل التوزيع المصمم جيدًا طبقات حماية متعددة لتحقيق التوازن بين المرونة والقوة والمقاومة البيئية.

يجمع المهندسون عادةً بين العديد من المواد المتخصصة لتحقيق هذا الأداء.

تشمل تقنيات مواد الكابلات الشائعة ما يلي:

● السترات الخارجية PUR

توفر أغلفة البولي يوريثين مقاومة قوية للتآكل. كما أنها تقاوم الزيوت والمواد الكيميائية والتآكل الميكانيكي الشائع في البيئات الصناعية.

● العزل المطاطي أو المطاطي

تحافظ هذه المواد على المرونة حتى أثناء دورات الانحناء المتكررة. كما أنها توفر خصائص عزل كهربائي قوية.

● عناصر تعزيز الأراميد

تزيد ألياف الأراميد من قوة الشد دون إضافة وزن زائد. إنها تساعد الكابل على تحمل مسافات التعليق الطويلة في أنظمة رفع الرافعة.

قد تشتمل المكونات الهيكلية الإضافية على طبقات تخفيف إجهاد النسيج أو الأغلفة الداخلية الواقية. تعمل هذه الهياكل على تثبيت الموصلات الداخلية ومنع حدوث أضرار ميكانيكية أثناء التشغيل.

تركز الشركات المصنعة مثل RONA Cable على هندسة المواد المتقدمة عند تصميم الكابلات الصناعية المرنة. تدمج حلول كابلات الحركة الخاصة بهم الهياكل المعززة والسترات الخارجية المتينة وضوابط التصنيع الصارمة لدعم تطبيقات أتمتة الرافعات والموانئ الصعبة.

خاتمة

تدعم أنظمة Reeling وSpreader Cable حركة الرافعة المستقرة وتدفق البيانات. يعمل تكامل الألياف على تحسين التحكم والمراقبة. تصمم RONA كابلات صناعية مرنة مصممة للقوة والمتانة والأداء الموثوق في عمليات رافعة الموانئ الصعبة.

التعليمات

س: ما هو كابل الموزع المستخدم في رافعات الموانئ؟

ج: يقوم كابل الموزع بتزويد إشارات الطاقة والتحكم إلى موزع الرافعة أثناء عمليات رفع الحاويات.

س: كيف يعمل كابل الموزع مع أنظمة رفع الرافعة؟

ج: يمتد كابل الموزع ويتراجع عندما يتحرك الموزع عموديًا، مما يحافظ على الطاقة المستمرة ونقل الإشارة.

س: لماذا تتم إضافة الألياف الضوئية إلى أنظمة Spreader Cable؟

ج: تسمح الألياف الضوئية لأنظمة كابلات الموزعة بنقل البيانات عالية السرعة للمراقبة والأتمتة.

س: ما هو الفرق بين كابل Reeling وكابل الموزع؟

ج: يعمل كابل Reeling على تشغيل أجزاء الرافعة المتحركة أفقيًا، بينما يدعم كابل الموزع بشكل أساسي حركة الموزعة العمودية.

س: ما هي العوامل التي تؤثر على متانة كابل الموزع؟

ج: تعتمد المتانة على قوة الشد، ومقاومة الطقس، ومرونة الانحناء، وهيكل الكابل المقوى.
