في المشهد المتطور للصناعات الثقيلة العالمية، أدى الطلب على نقل الطاقة الموثوق به إلى المعدات المتنقلة واسعة النطاق إلى جعل كابلات التدوير ذات الجهد المتوسط (MV) عنصرًا حاسمًا. مع ترقية محطات الموانئ إلى رافعات STS (من السفينة إلى الشاطئ) الآلية ونشر عمليات التعدين حفارات ذات عجلات دلو أكبر وأجهزة استخلاص المعبئ، أصبحت القيود المفروضة على كابلات التثبيت الثابتة واضحة. تتطلب هذه البيئات الديناميكية كابلات لا تتحمل الأحمال الكهربائية العالية فقط (تصل إلى 12/20 كيلو فولت)، ولكن أيضًا الضغوط الميكانيكية الشديدة بما في ذلك الانحناء المستمر، وقوى الشد العالية، والالتواء، والتآكل الكاشط.

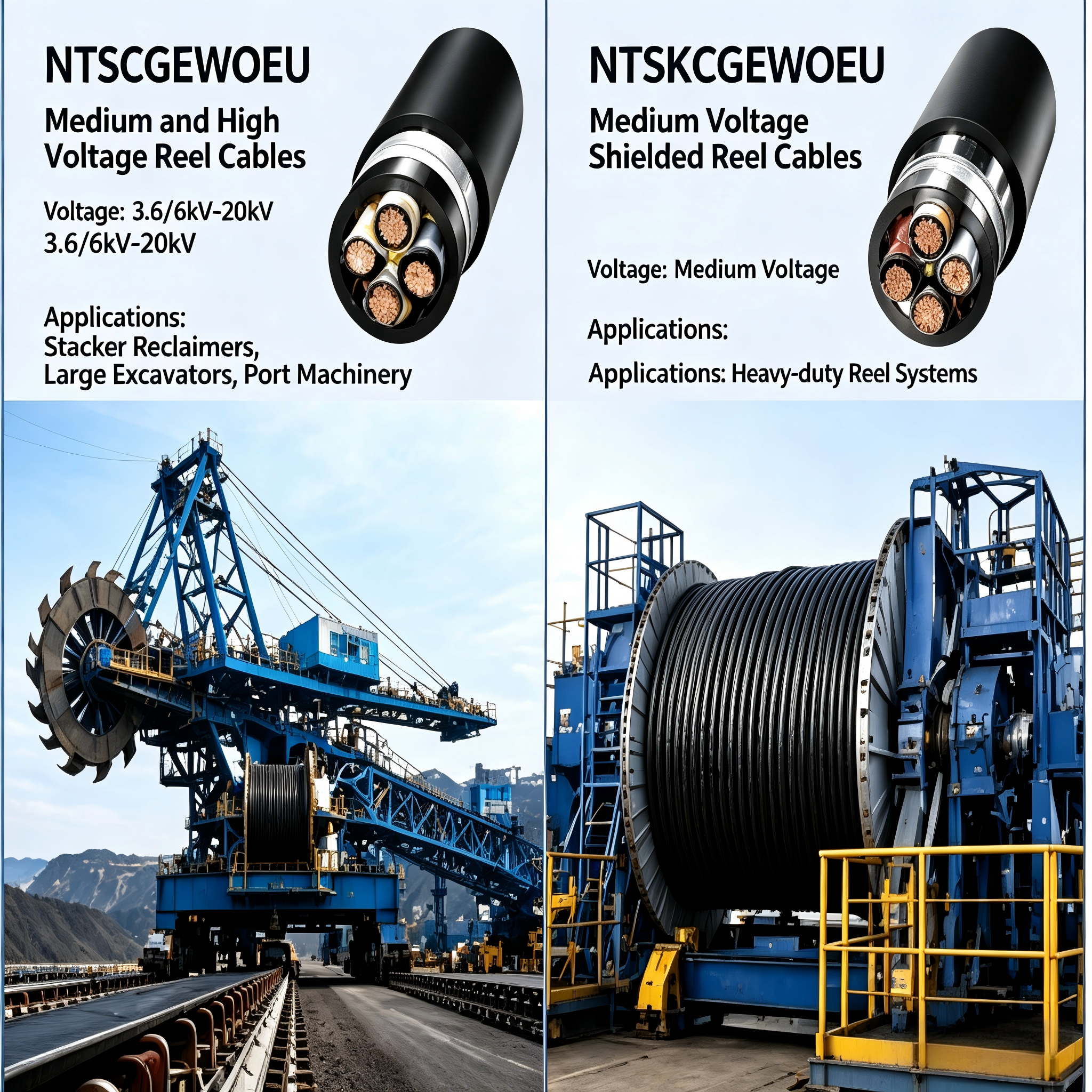

ضمن معيار DIN VDE 0250 Part 813، يهيمن نوعان محددان من التصنيفات على السوق العالمية لتطبيقات اللف المرنة ذات الجهد المتوسط: NTSCGEWOEU وNTSKCGEWCOEU. في حين أن كلاهما عبارة عن كابلات تترنح ذات جهد متوسط ومعزولة بالمطاط ومتوافقة يعد فهم الفروق الهيكلية الدقيقة أمرًا حيويًا للمهندسين ومسؤولي المشتريات ومصممي المشاريع في قطاعات التعدين ولوجستيات الموانئ ومعالجة المواد السائبة.مع معايير VDE الألمانية ، فقد تم تصميمها لمستويات متميزة من الشدة الميكانيكية.
إن كبل NTSCGEWOEU عبارة عن كبل مرن للجهد المتوسط (MV) يتم تصنيعه بالتوافق الكامل مع DIN VDE 0250 Part 813 . لقد تم تصميمه للمعدات المتنقلة عالية الطاقة مثل الحفارات، ومعدات التكديس، ورافعات السفن، وأنظمة مناولة المواد السائبة الكبيرة.
تقسيم الكود :
N - كابل VDE القياسي
T - البناء ثلاثي النواة
S – تصميم مرن / محجوب
ج- موصل للنحاس
G - العزل المطاطي (EPR نوع 3GI3)
هـ - موصل الأرض متضمن
ث - مقاوم للطقس والزيت
O - بدون موصل حماية منفصل
الاتحاد الأوروبي - غمد مطاطي للخدمة الشاقة (عادة PCP من النوع 5GM5)
-J - يشمل موصل ترابي أخضر-أصفر
يستخدم البناء النحاس المعلبة بدقة (مرونة الفئة 5 لكل DIN VDE 0295)، وطبقات داخلية وخارجية شبه موصلة حول عزل EPR للتحكم الأمثل في المجال الكهربائي، وغلاف PCP قوي مقاوم للزيت والأوزون والأشعة فوق البنفسجية والتآكل. تتراوح الفولتية المقدرة من 3.6/6 كيلو فولت إلى 12/20 كيلو فولت ، مع درجات حرارة تشغيل الموصل تصل إلى 90 درجة مئوية ومقاومة ماس كهربائى تصل إلى 250 درجة مئوية . تصل قدرة حمل الشد إلى 15 نيوتن/مم² ، مما يجعلها مثالية للتترنح الديناميكي والجر في البيئات الصناعية القاسية.
كابل NTSKCGEWCOEU هو كابل متطور ذو جهد متوسط DIN VDE 0250 Part 813 تم تصميمه لدورات العمل الميكانيكية القصوى.
معاني الكود الإضافية :
K - البناء المقوى أو الخاص (المرتبط بقاطع الفحم / المتغيرات عالية المرونة)
ثاني أكسيد الكربون - مركب الغلاف الخارجي مُحسّن لمقاومة الضغط الشديد والزيت والتآكل (مزيج PCP أو PUR عالي الجودة)
يدمج هذا الكابل طبقة تقوية مضادة للالتواء - عادة ما تكون ضفائر الأراميد أو البوليستر - بين الأغلفة الداخلية والخارجية لمنع الالتواء تحت اللف أو الالتواء عالي السرعة. الموصلات مجدولة بشكل فائق النعومة (الفئة 5 أو FS – Feinstdrähtig)، وتدعم نصف قطر انحناء أكثر إحكامًا ( 6 × Ø ثابت، 10 × Ø مرن ) وسرعات سفر تزيد عن 240 م/دقيقة . غالبًا ما تصل التصنيفات الالتوائية إلى ±50°/م ، مما يجعلها مناسبة للتطبيقات التي يصل فيها NTSCGEWOEU إلى حدوده الميكانيكية.
تعد كابلات الترنح ذات الجهد المتوسط مثل NTSCGEWOEU وNTSKCGEWCOEU وصلات الطاقة المتنقلة الأساسية للمعدات الثقيلة حيث تكون الأسلاك الثابتة أو أنظمة الجهد المنخفض غير فعالة.
تتضمن التطبيقات الرئيسية:
مناولة المواد السائبة : أجهزة استخلاص المكدس، ورافعات السفن، وأنظمة النقل مع اللف/الفك المستمر أثناء السفر.
الآلات الصناعية الثقيلة : الرافعات الجسرية، ومراكز التصنيع الكبيرة، ومعدات البناء التي تعمل بأنظمة الجهد المتوسط.
التعدين وحفر الأنفاق : عمال المناجم المستمرون، والسيارات المكوكية، وأجهزة الحفر التي تعمل في بيئات كاشطة وعالية الاهتزاز ورطبة.
أنظمة الإكليل والعربات : تركيبات الرافعات العلوية في مصانع الصلب والمصانع حيث تعمل كابلات الجهد المتوسط في حلقات متحركة على طول العوارض.
تتطلب هذه التطبيقات كابلات تجمع بين الأداء الكهربائي والتحمل الميكانيكي ، والبقاء على قيد الحياة لملايين دورات الانحناء، وإجهاد الشد العالي، والتعرض البيئي العدواني.
تعمل أنظمة رافعات الموانئ الحديثة - مثل رافعات السفينة إلى الشاطئ (STS)، والرافعات القنطرية القنطرية ذات الإطارات المطاطية (RTG)، وأجهزة تفريغ البضائع السائبة - بشكل متزايد بجهد متوسط (6 كيلو فولت، أو 10 كيلو فولت، أو 20 كيلو فولت) لتحسين الكفاءة وتقليل خسائر النقل.
يشتمل نظام الكابلات عادةً على بكرة كابلات آلية مثبتة على هيكل الرافعة. أثناء تحرك الرافعة على طول الرصيف أو السكك الحديدية، يتم لف كابل MV (NTSCGEWOEU أو NTSKCGEWCOEU) داخل الأسطوانة أو خارجها.
رافعات STS : تتطلب كابلات عالية المرونة مع قلوب من الألياف الضوئية المدمجة للتحكم في الموزع ومراقبته.
رافعات RTG : غالبًا ما تستخدم إعدادات اللف الأفقي أو الإكليل؛ يجب أن تقاوم الكابلات التآكل على أسطح الرصيف أو الثني المتكرر.
أدوات تحميل/تفريغ السفن : تعتمد ناقلات ذراع الرافعة المفصلية على كابلات لف ذات جهد متوسط لتشغيل محركات الرفع والدوران والنقل.
في هذه الأنظمة، غالبًا ما يتم تحديد NTSKCGEWCOEU للرافعات STS عالية السرعة بسبب التحكم الفائق في الالتواء، بينما يظل NTSCGEWOEU هو المعيار الفعال من حيث التكلفة لرافعات RTGs ورافعات البضائع السائبة الأبطأ.
يعد التعدين من أقسى البيئات بالنسبة لكابلات الجهد المتوسط، حيث يتطلب حلولاً متخصصة لكابلات التعدين تتجاوز المواصفات الصناعية العامة.
التعدين في الحفرة المفتوحة : تستخدم المجارف الكهربائية وخطوط السحب كابلات MV زائدة معرضة لسحق الصخور والحواف الحادة وسحب الشد المستمر. تتعامل الأنواع الغاطسة (على سبيل المثال، NTSCGEWÖU) مع أعماق مياه تصل إلى 500 متر لمضخات التجريف ونزح المياه.
التعدين تحت الأرض : تتطلب قيود المساحة، والأجواء المتفجرة، ومتطلبات مثبطات اللهب (الامتثال للمعيار IEC 60332) كابلات ذات ميزات أمان محسنة. تمكن مراكز التحكم المتكاملة من مراقبة الأخطاء والإغلاق السريع.
آلات حفر الأنفاق (TBMs) : تتطلب كابلات جهد متوسط طويلة الطول يتم توجيهها خلف الماكينة المتقدمة، لمقاومة ظروف وجه النفق الرطبة والموحلة وعالية الاهتزاز.
هنا، يعد NTSCGEWOEU هو خط الأساس للتتبع والترنح في المناجم، بينما يتم نشر NTSKCGEWCOEU حيث يكون الالتواء الشديد أو التحكم المتكامل/نقل البيانات أمرًا ضروريًا.
ميزة | NTSCGEWOEU | NTSKCGEWCOEU |
|---|---|---|
التركيز على التصميم | التدوير الديناميكي القياسي والزائدة | تترنح ديناميكي للغاية مع مقاومة الالتواء |
تعزيز البناء | مكافحة الالتواء الأساسية (معتدل) | جديلة متقدمة مضادة للالتواء (الأراميد/البوليستر) |
نصف قطر الانحناء | ~10×Ø الثني | ~6 × Ø ثابت، 10 × Ø مرن |
سرعة السفر | ≥180 م/دقيقة | ≥240 م/دقيقة |
قدرة الشد | ما يصل إلى 15 نيوتن/مم² | ما يصل إلى 25 نيوتن/مم² |
مركب غمد | PCP 5GM5 (قياسي) | PCP/PUR عالي الجودة (مُحسّن) |
التحكم/ تكامل البيانات | نادر | مشترك (المراقبة/الألياف الضوئية جاهزة) |
أفضل تطبيق | MV العامة تترنح في التعدين والموانئ والصناعة | رافعات STS عالية السرعة، والتعدين الشديد، والبيانات + الطاقة |
باختصار: إن NTSCGEWOEU عبارة عن كبل قوي ذو جهد متوسط شامل للتطبيقات القياسية للخدمة الشاقة. NTSKCGEWCOEU هو الحل المتميز عالي الديناميكية لتحقيق أقصى قدر من السرعة والالتواء واحتياجات التكامل.
س1: ما هو الفرق الرئيسي بين كابلات NTSCGEWOEU وNTSKCGEWCOEU ؟
A1: تم تصميم NTSCGEWOEU للترنح الديناميكي القياسي والتتبع في بيئات الخدمة الشاقة، بينما يوفر NTSKCGEWCOEU مقاومة معززة للالتواء وسرعات سفر أعلى، وغالبًا ما يشتمل على تحكم متكامل أو نوى من الألياف الضوئية للمراقبة المتقدمة.
س2: هل يمكن استخدام NTSCGEWOEU في رافعات الموانئ عالية السرعة ؟
ج2: نعم، ولكن بالنسبة لرافعات STS عالية السرعة التي تتجاوز 180-200 م/دقيقة، يوصى باستخدام NTSKCGEWCOEU بسبب تعزيزها الفائق المضاد للالتواء وقدرتها على نصف قطر الانحناء الأكثر إحكامًا.
س3: هل هذه الكابلات مناسبة للتطبيقات تحت الماء أو تحت الماء ؟
A3: المعياران NTSCGEWOEU وNTSKCGEWCOEU مقاومان للطقس والزيت، ولكن للاستخدام المستمر تحت الماء، يلزم وجود متغيرات غاطسة (على سبيل المثال، NTSCGEWÖU) مع طبقات محسنة لمنع الماء.
س4: كيف يمكنني تحديد درجة الجهد الصحيحة لكابل الجهد المتوسط الخاص بي ؟
ج4: اعتمد اختيارك على متطلبات طاقة الجهاز ومسافة الإرسال. التصنيفات الشائعة هي 3.6/6 كيلو فولت، 6/10 كيلو فولت، 8.7/15 كيلو فولت، و12/20 كيلو فولت. اترك دائمًا هامشًا لانخفاض الجهد وذروة الأحمال.
س5: أين يمكنني شراء كابلات NTSCGEWOEU وNTSKCGEWCOEU المتوافقة مع DIN VDE ؟
ج5: وهي متوفرة من موردي الكابلات الصناعية المتخصصة، وخاصة تلك التي تخدم قطاعات التعدين والموانئ والمعدات الثقيلة. تأكد من أن المورد يقدم شهادة VDE كاملة وتقارير الاختبار.
