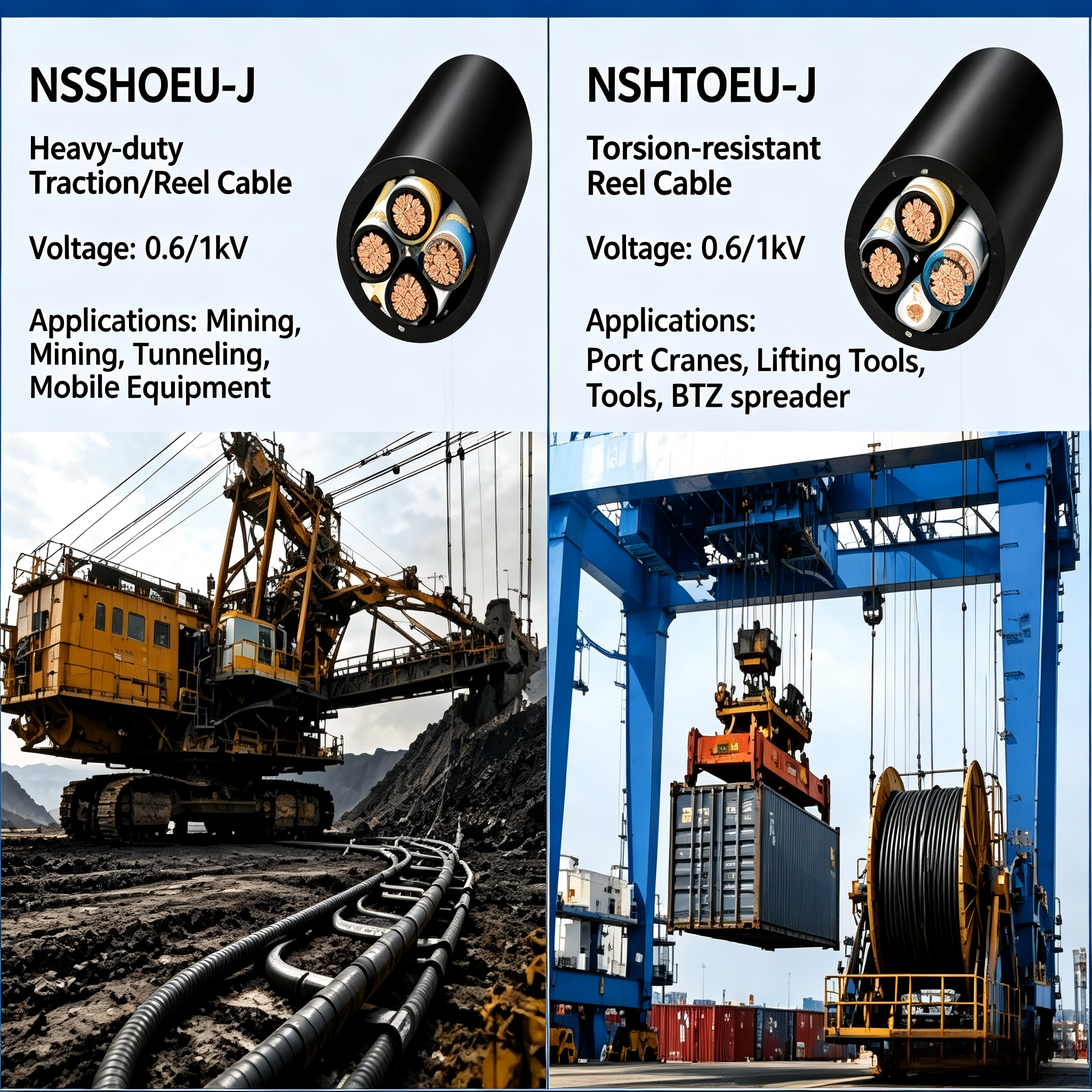

NSSHOEU-J vs NSHTOEU-J Cable: الاختلافات والتطبيقات الرئيسية في رافعات الموانئ وأنظمة الموزعة ومعدات اللف

ما هو كابل NSSHOEU-J？

كابل NSSHOEU-J عبارة عن كابل مغلف بالمطاط وشديد التحمل ومتوافق تمامًا مع DIN VDE 0250 Part 812 . تم تصميمه للمعدات الصناعية التي تعمل تحت ضغط ميكانيكي عالي، خاصة في تطبيقات السحب والسحب واللف الخفيف.

انهيار الكود الفني:

• N : موحدة وفقًا للوائح VDE.

• SS : كابل مرن للخدمة الشاقة ( Schwere Flex Leitung ).

• H : العزل المطاطي (EPR نوع 3GI3).

• O : بدون موصل حماية منفصل.

• الاتحاد الأوروبي : غلاف مطاطي عالي التحمل (نوع PCP 5GM5).

• -J : يتضمن موصل أرضي باللون الأخضر والأصفر.

البناء والميزات:

يستخدم NSSHOEU-J موصلات نحاسية من الفئة 5 مجدولة بدقة (DIN VDE 0295) لضمان مرونة عالية. غمد PCP الخاص به مقاوم للزيت، ومثبط للهب، ومقاوم للعوامل الجوية، ومقاوم للأوزون، ومقاوم للتآكل. تم تصنيفه بـ 0.6/1 كيلو فولت ، مع درجة حرارة موصل تصل إلى 60 درجة مئوية (إصدارات خاصة تصل إلى 85 درجة مئوية)، وهو المعيار الصناعي للكابلات الزائدة في التعدين وحفر الأنفاق والآلات الصناعية.

ما هو كابل NSHTOEU-J？

كابل NSHTOEU-J عبارة عن كبل تترنح عالي المرونة ومقاوم للالتواء بموجب DIN VDE 0250 Part 812 ، تم تطويره للتطبيقات التي تتضمن اللف المستمر والفك والالتواء.

انهيار الكود الفني:

• N : معيار VDE.

• S : كابل مرن.

• ح : العزل المطاطي.

• T : مصمم خصيصًا لتطبيقات الالتواء واللف .

• O : بدون موصل PE منفصل.

• الاتحاد الأوروبي : غلاف مطاطي عالي التحمل.

• -J : يتضمن موصل أرضي باللون الأخضر والأصفر.

البناء والميزات:

يتميز NSHTOEU-J بخيوط نحاسية فائقة النعومة وتعزيز مضاد للالتواء (البوليستر أو جديلة الأراميد) بين الغلاف الداخلي والخارجي لمنع المسمار. إنه يتحمل الملايين من دورات الانحناء واللف عالي السرعة، مُصنف بـ 0.6/1 كيلو فولت ، ويعمل بشكل موثوق في البيئات عالية المرونة مثل رافعات الرافعات وأنظمة الموزعات.

الفرق بين NSSHOEU-J وNSSHTOEU-J

ملخص :

• NSSHOEU-J : الأفضل للقطر والسحب واللف في الخدمة القياسية.

• NSHTOEU-J : الأفضل لمتطلبات اللف عالي السرعة والالتواء المتكرر ومتطلبات مقاومة الالتواء.

سيناريوهات التطبيق النموذجية

تطبيقات NSSHOEU-J:

• الكابلات الزائدة لتدريبات التعدين والكسارات المتنقلة وأنظمة النقل.

• إمدادات الطاقة المؤقتة في مواقع البناء.

• أنظمة الإكليل ذات الحركة المعتدلة في المصانع والورش.

• الطاقة المساعدة للآلات الصناعية في البيئات الرطبة أو الزيتية.

تطبيقات NSHTOEU-J:

• أنظمة تويستلوك الموزعة على رافعات السفينة إلى الشاطئ (STS).

• كابلات أسطوانة الرافعة لعمليات الرفع ذات الدورة العالية.

• أنظمة تترنح رافعة الميناء المتنقلة.

• كابلات الطاقة والتحكم لرافعة التكديس الآلية (ASC).

الاستخدام في أنظمة رافعات الميناء والموزعات

في لوجستيات الموانئ الحديثة، يؤثر اختيار الكابل الصحيح بشكل مباشر على وقت تشغيل المعدات وسلامتها.

• رافعات STS: إن NSHTOEU-J هو المعيار الخاص بقفل الموزع وبكرات الرفع، التي تتحمل عمليات الثني والالتواء المستمرة والدورة العالية.

• رافعات RTG / RMG: تُستخدم عادةً NSSHOEU-J لتغذية الطاقة الزائدة على مستوى الأرض أو أنظمة الإكليل ذات الضغط الالتوائي المحدود.

• رافعات الميناء المتنقلة: يتم تطبيق NSHTOEU-J على براميل الرفع الرئيسية لمنع الالتواء والالتواء أثناء المصاعد عالية السرعة.

• أنظمة الموزعة: يدعم NSHTOEU-J التحكم المتكامل ونقل الطاقة إلى الموزعة، مما يحافظ على الأداء في ظل الثني والدوران المستمرين.

يعمل الاختيار الصحيح للكابل على تجنب الأعطال المبكرة التي تتسبب في توقف العمل في عمليات المنافذ على مدار 24 ساعة طوال أيام الأسبوع.

كيفية اختيار الكابل المناسب للتجعيد والكابل المضاد للالتواء

عند تحديد الكابلات لتطبيقات اللف أو مقاومة الالتواء، يجب مراعاة ما يلي:

1. نوع الحركة: تحديد ما إذا كان الكابل سيتم سحبه أو لفه أو لفه أو تعليقه.

2. سرعة السفر: تتطلب السرعات العالية تعزيزًا معززًا ضد الالتواء وتجديلًا أدق.

3. متطلبات الالتواء: تحتاج أنظمة الموزعة والرافعة إلى تصميمات مخصصة مضادة للالتواء (NSHTOEU-J).

4. الظروف البيئية: ضع في اعتبارك النفط والأوزون والأشعة فوق البنفسجية ورذاذ الملح ودرجات الحرارة القصوى.

5. الإجهاد الميكانيكي: تقييم حمل الشد، ونصف قطر الانحناء، وتكرار الحركة.

6. الامتثال: تأكد من أن الكابل يلبي DIN VDE 0250 Part 812 ومعايير IEC ذات الصلة.

الأسئلة الشائعة: كابل NSSHOEU-J وNSSHTOEU-J

س1: هل يمكنني استبدال NSHTOEU-J بـ NSSHOEU-J على رافعة الرافعة ؟

ج1: غير مستحسن. تم تصميم NSHTOEU-J خصيصًا للترنيح والالتواء المستمر. يفتقر NSSHOEU-J إلى التعزيز المضاد للالتواء ومن المحتمل أن يفشل قبل الأوان بسبب الالتواء أو الالتواء.

س2: هل كلا الكابلين مقاومان للزيت ؟

ج2: نعم. يستخدم كل من NSSHOEU-J وNSSHTOEU-J عادةً أغلفة PCP (بولي كلوروبرين)، وهي مقاومة للزيت، ومثبطة للهب، ومقاومة للطقس.

س3: على ماذا تدل '-J' ؟

A3: "-J" يعني أن الكابل يشتمل على موصل أرضي واقٍ باللون الأخضر والأصفر. يشير "-O" إلى عدم وجود موصل أرضي منفصل.

س4: ما هو نطاق درجة الحرارة النموذجي ؟

A4: تعمل الإصدارات القياسية من -25 درجة مئوية إلى +60 درجة مئوية . يمكن تصنيف الإصدارات الخاصة لـ -40 درجة مئوية​ أو حتى +85 درجة مئوية.

س5: هل هذه الكابلات مطابقة للمعايير الدولية ؟

ج5: نعم. إنها تتوافق مع DIN VDE 0250 Part 812 ، والعديد منها معتمد أيضًا وفقًا للمعيار IEC 60245​ وتحمل علامة CE للأسواق الدولية.
