هل تبحث عن كابل موثوق يتميز بالمرونة والمتانة؟ يعد كابل H07V-K أحد هذه الحلول. يُستخدم هذا الكابل على نطاق واسع في التطبيقات ذات الجهد المنخفض، وهو يتميز بأدائه وتعدد استخداماته. في هذه المقالة، سوف نستكشف ما هو كابل H07V-K، وميزاته الرئيسية، ولماذا هو الخيار المفضل في التركيبات الكهربائية المختلفة.

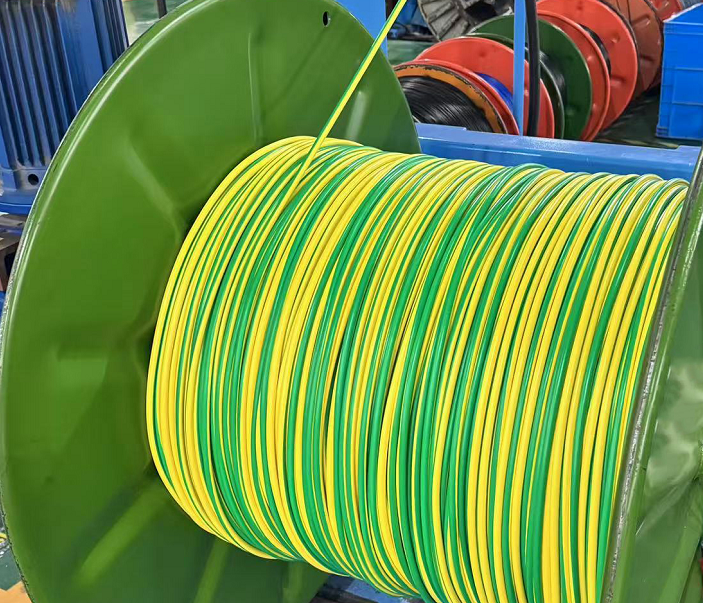

كابل H07V-K عبارة عن كابل كهربائي مرن أحادي النواة تم تصميمه ومواءمته وفقًا للمعايير الأوروبية، وهي IEC 60227 و EN 50525-2-31 . تضمن هذه المعايير أداء الكابل بشكل موثوق في التركيبات الكهربائية المختلفة مع توفير السلامة والمتانة. يشير الاسم 'H07V-K' إلى عدة خصائص مهمة:
H : يتوافق الكابل مع المعايير الأوروبية المنسقة.
07: تم تصنيفه لجهد 450/750 فولت، وهو أمر شائع في الأنظمة الكهربائية ذات الجهد المنخفض.
V : يتميز الكابل بـ PVC (كلوريد البولي فينيل) كمادة عازلة، مما يوفر الحماية والمتانة.
K : يشير هذا إلى استخدام موصل نحاسي مرن متعدد الخيوط (الفئة 5)، مما يعزز قدرة الكابل على الانحناء والتكيف مع سيناريوهات التثبيت المختلفة.
تم تصنيع كابل H07V-K باستخدام موصلات نحاسية دقيقة ، مما يساهم في مرونته وقدرته على التعامل مع التركيبات الديناميكية، مثل أسلاك الآلات أو التركيبات التي تحتاج إلى نقل الكابلات أو تعديلها بشكل متكرر. يوفر العزل PVC حماية ممتازة ضد العوامل البيئية، بما في ذلك الرطوبة والحرارة والأضرار الميكانيكية، مما يضمن عمرًا أطول وتشغيلًا أكثر أمانًا. كما تم تصميم العزل لتلبية معايير السلامة من الحرائق، مما يساهم في السلامة العامة للنظام الكهربائي.
| المواصفات | القيمة |
|---|---|
| الجهد المقنن | 450/750V |
| نطاق درجة الحرارة | -15 درجة مئوية إلى +70 درجة مئوية |
| الحد الأقصى لجهد الاختبار | 2500 فولت |
| الحد الأدنى لنصف قطر الانحناء | 4 × القطر |
| مقاومة الموصل (2.5 مم⊃2;) | ≥ 7.41 أوم/كم |
| مقاومة العزل | ≥ 0.010 متر مكعب-كم (عند 20 درجة مئوية) |
| تثبيط اللهب | IEC 60332-1 (عمودي فردي) |
تم تصنيف كابل H07V-K بجهد 450/750 فولت ، وهو مناسب لمعظم التركيبات الكهربائية السكنية والتجارية والصناعية. يضمن تصنيف الجهد هذا أن الكابل يمكنه حمل التيارات الكهربائية بأمان دون التعرض لخطر انهيار العزل. علاوة على ذلك، يتمتع كابل H07V-K بنطاق واسع لدرجة حرارة التشغيل، من -15 درجة مئوية إلى +70 درجة مئوية ، مما يجعله خيارًا موثوقًا للاستخدام في مختلف المناخات والظروف البيئية. يضمن تحمل درجة الحرارة هذا أن يستمر الكابل في العمل بشكل صحيح حتى في الحرارة الشديدة أو البرودة.
توفر كابلات H07V-K أداءً كهربائيًا متميزًا. توفر الموصلات النحاسية الدقيقة توصيلًا ممتازًا، مما يضمن الحد الأدنى من فقدان الطاقة على مسافات طويلة. تعد الكابل مقاومة عزل وقدرات جهد الاختبار مثيرة للإعجاب أيضًا، حيث يستطيع الكابل تحمل ما يصل إلى 2500 فولت أثناء الاختبار. هذا المستوى العالي من مقاومة العزل يجعله خيارًا آمنًا وموثوقًا للبيئات التي يمثل فيها التداخل الكهربائي والتعرض للجهد العالي مخاوف محتملة.
إحدى المزايا الرئيسية لـ H07V-K هي مرونته الميكانيكية . يسمح تصميم الموصل النحاسي الدقيق للكابل بالانحناء بسهولة، مما يجعله مثاليًا للاستخدام في المساحات الضيقة وطرق الأسلاك المعقدة. للكابل الحد الأدنى لنصف قطر الانحناء هو 4 أضعاف قطر الكابل، مما يسمح بالتركيب السلس والآمن، حتى في المناطق ذات المساحة المحدودة. هذه المرونة تجعل H07V-K مثاليًا للتطبيقات التي تتطلب حركة متكررة أو تغييرات في مسار الكابل، كما هو الحال في الآلات والناقلات والمعدات التي تكون فيها الحركة شائعة.
إحدى الميزات البارزة لكابل H07V-K هي مرونته الفائقة ، مما يبسط عملية التثبيت بشكل كبير. تتيح الموصلات النحاسية الدقيقة سهولة الانحناء، مما يجعل من السهل توجيه الكابل عبر المساحات الضيقة أو حول الزوايا. تعمل هذه الميزة على تقليل وقت التثبيت وتجعل الكابل خيارًا مثاليًا للمشروعات ذات المساحة المحدودة أو التخطيطات المعقدة، مثل لوحات التحكم الداخلية أو الآلات أو تركيبات الأسلاك السكنية.
يتميز كابل H07V-K بغلاف PVC ، والذي يوفر حماية إضافية للموصلات النحاسية بالداخل. مادة PVC مقاومة للزيت , ومثبطة للهب ومقاومة للتآكل ، مما يجعلها مناسبة للاستخدام في البيئات الصناعية حيث تنتشر مثل هذه المخاطر. يوفر الغلاف أيضًا مستوى من مقاومة الأشعة فوق البنفسجية ، مما يسمح باستخدام الكابل في الهواء الطلق أو في المناطق المعرضة لأشعة الشمس دون أن يتحلل بمرور الوقت. تضمن هذه الميزات أن يحافظ الكابل على سلامته ويستمر في الأداء بشكل موثوق في البيئات الصعبة.
يتم تصنيع كابلات H07V-K باستخدام مواد تفي بمعايير RoHS (تقييد المواد الخطرة) ومعايير CE . وهذا يضمن أن الكابل لا يحتوي على مواد ضارة مثل الرصاص أو الزئبق أو الكادميوم، وهو اعتبار أساسي في عالم اليوم الذي يهتم بالبيئة. تجعل هذه الشهادات كابلات H07V-K خيارًا آمنًا للمنشآت التي تكون فيها الاستدامة البيئية أولوية.
العزل PVC لكابل H07V-K ليس مقاومًا للزيوت والأحماض والقلويات فحسب، بل أيضًا للبيئات الرطبة ، مما يجعله مناسبًا للتطبيقات الداخلية والخارجية. تعمل هذه الميزة على زيادة تنوع الكابل، مما يمكنه من الأداء الجيد في الظروف الجافة والرطبة على حد سواء، وهو مفيد بشكل خاص للصناعات التي تنطوي على التعرض للمواد الكيميائية القاسية أو الظروف الرطبة.
تُستخدم كابلات H07V-K على نطاق واسع لتوصيل الأسلاك في لوحات التحكم , ولوحات المفاتيح وأنظمة التوزيع . مرونتها تجعلها مثالية للمناطق التي تتطلب تغييرات أو تعديلات متكررة، كما هو الحال في الأنظمة الآلية أو الآلات الصناعية. كما أن متانة الكابل تجعله خيارًا رائعًا للتركيبات طويلة الأمد، مما يضمن بقاء النظام قيد التشغيل لسنوات قادمة. ويمكن استخدامه في توزيع الطاقة والأسلاك الداخلية للمعدات الكهربائية، مما يوفر السلامة والموثوقية.
تُستخدم كابلات H07V-K بشكل شائع في دوائر الإضاءة والأجهزة الكهربائية . إن قدرتها على التعامل مع الأحمال الكهربائية المنخفضة والمتوسطة على حد سواء، إلى جانب مرونتها، تجعلها خيارًا رائعًا للتركيبات التي تكون فيها سهولة التعامل والتوجيه أمرًا ضروريًا. سواء في البيئات السكنية أو التجارية أو الصناعية، يمكن استخدام هذه الكابلات في التركيبات المؤقتة والدائمة، مما يوفر أداءً طويل الأمد.
بفضل مرونته، يعتبر كابل H07V-K مثاليًا للتركيبات الديناميكية حيث توجد حركة ميكانيكية أو اهتزاز. وهذا يشمل الآلات وأنظمة النقل والناقلات. بالإضافة إلى ذلك، يمكن استخدام الكابل لكل من التركيبات الداخلية في المساحات الضيقة والبيئات التي تخضع فيها المعدات للحركة، مما يوفر الأداء الأمثل حتى في الظروف الصعبة.
| الميزة | H07V-K | H05V-K | H07V-U |
|---|---|---|---|
| تصنيف الجهد | 450/750V | 300/500V | 450/750V |
| نوع الموصل | نحاس مرن متعدد الخيوط | حبلا واحد من النحاس المرن | نحاس صلب أحادي الجديلة |
| المرونة | ممتاز | معتدل | قليل |
| نوع التطبيق | الصناعية والسكنية | واجب خفيف | المنشآت الثابتة |
| مناسبة للحركة | نعم | لا | لا |
| نصف قطر الانحناء | 4 × القطر | أكبر من H07V-K | أكبر من H07V-K |
يعد كل كابلي H07V-K وH05V-K كابلين مرنين، لكنهما يختلفان بشكل أساسي في من تصنيفات الجهد الكهربي والمرونة . يتمتع H07V-K بتصنيف جهد أعلى (450/750 فولت)، مما يجعله مناسبًا للتطبيقات الصناعية، بينما تم تصنيف H05V-K للجهد المنخفض (300/500 فولت) ويستخدم بشكل أساسي لتطبيقات الخدمة الخفيفة. علاوة على ذلك، يوفر H07V-K مرونة أكبر، مما يجعله مثاليًا للتركيبات التي تتطلب تعديلات متكررة أو ثنيًا محكمًا.
يستخدم كابل H07V-U موصلًا نحاسيًا صلبًا، مما يجعله أقل مرونة وأكثر صلابة مقارنةً بـ H07V-K. في حين أن H07V-U مناسب بشكل أفضل للتركيبات الثابتة، فإن الموصل متعدد الجدائل لكابل H07V-K يسمح بمرونة أكبر وسهولة في التعامل في التطبيقات التي تتطلب الحركة أو الانحناء، كما هو الحال في الآلات أو الأنظمة الآلية. يعد H07V-K خيارًا أفضل للتركيبات الديناميكية، في حين أن H07V-U أكثر ملاءمة للأسلاك الثابتة والثابتة.
يعد اختيار المناسب كابل H07V-K للتثبيت أمرًا ضروريًا لضمان السلامة والأداء والموثوقية. يجب مراعاة عدة عوامل لاتخاذ القرار الأفضل لتطبيقك المحدد:
بيئة التطبيق : تلعب البيئة التي سيتم تركيب الكابل فيها دورًا مهمًا في اختيار نوع الكابل المناسب. إذا تم تركيب الكابل في بيئة خارجية أو رطبة، فيجب أن يتمتع بمستوى إضافي من الحماية ضد الرطوبة. يمكن استخدام كابلات H07V-K في الأماكن الجافة والرطبة، ولكن لا ينبغي تعريضها مباشرة للماء ما لم تكن محمية في قناة. بالنسبة للتركيبات الداخلية، حيث يتم التحكم في الظروف، تكون مرونة الكابل وعزله كافيين لمعظم التطبيقات. تأكد دائمًا من أن مستوى حماية الكابل يتوافق مع الظروف البيئية لديك.
متطلبات درجة الحرارة : كل نظام كهربائي له متطلبات درجة حرارة محددة. يعمل كابل H07V-K ضمن نطاق درجة حرارة يتراوح بين 15 درجة مئوية إلى +70 درجة مئوية ، مما يجعله مناسبًا لمجموعة واسعة من التطبيقات. ومع ذلك، إذا كان الكابل سيتعرض لدرجات حرارة شديدة خارج هذا النطاق، كما هو الحال في بيئة صناعية ذات درجة حرارة عالية، فقد تكون هناك اعتبارات إضافية ضرورية. اختر كابلًا عازلًا يمكنه تحمل مثل هذه الظروف لضمان طول عمر الأسلاك وسلامتها.
السعة الحالية : تشير السعة الحالية للكابل إلى مقدار التيار الكهربائي الذي يمكن للكابل حمله بأمان دون ارتفاع درجة الحرارة. يتم تحديد ذلك من خلال المقطع العرضي للموصل ، والذي يؤثر بشكل مباشر على قدرة حمل التيار للكابل. للحصول على الأداء المناسب، تأكد من أن الكابل الذي تحدده قادر على التعامل مع الحد الأقصى للحمل الذي يتطلبه نظامك. يمكن أن يؤدي اختيار كابل بسعة تيار أعلى من اللازم إلى إضافة تكلفة وحجم غير ضروريين إلى عملية التثبيت، في حين أن تقليل حجم الكابل يمكن أن يؤدي إلى ارتفاع درجة الحرارة والفشل.
يلعب دورًا المقطع العرضي للموصل أساسيًا في ضمان قدرة كابل H07V-K على التعامل مع الحمل الكهربائي دون مخاطر. تتوفر كابلات H07V-K بأحجام تتراوح من 0.5 مم⊃2; إلى 35 مم⊃2; ، كل منها مناسب لقدرات التيار المختلفة. يجب أن يتم اختيار حجم الموصل بناءً على عاملين أساسيين: الحمل الحالي والمساحة المتاحة للتركيب.
الحمل الحالي : عند حساب حجم الموصل المطلوب، من المهم مطابقة مساحة المقطع العرضي للكابل مع كمية التيار الكهربائي الذي سيتدفق عبره. على سبيل المثال، قد تتطلب الأجهزة الصغيرة أو تركيبات الإضاءة كابلًا مقاس 0.5 مم⊃2; أو 1.5 مم⊃2; فقط ، بينما قد تتطلب الآلات الثقيلة أو التركيبات عالية الطاقة مقاطع عرضية أكبر مثل 10 مم⊃2; أو حتى 35 مم⊃2; . كلما كانت مساحة المقطع العرضي أكبر، زاد التيار الذي يمكن للكابل حمله بأمان.
اعتبارات المساحة : تعد المساحة المتوفرة للتثبيت عاملاً آخر يجب أخذه في الاعتبار. في الأماكن الضيقة أو المحصورة، قد يكون من الصعب تركيب موصل أكبر وقد لا يتناسب مع القنوات أو صناديق التوصيل. بالنسبة للمساحات الضيقة، قد يكون من المفيد اختيار مقطع عرضي أصغر، لكن هذا يجب ألا يؤثر على قدرة الكابل على حمل التيار المطلوب.
يعد اختيار الحجم الصحيح للموصل أمرًا بالغ الأهمية لمنع ارتفاع درجة الحرارة وفقدان الطاقة وفشل النظام. ارجع دائمًا إلى المعايير الكهربائية أو استشر أحد الخبراء للتأكد من أن الكابل مناسب لاحتياجات نظامك.
يعد الترميز اللوني ميزة مهمة لكابلات H07V-K، لأنه يوفر طريقة سهلة للتعرف على الموصلات المختلفة ووظائفها أثناء التثبيت والصيانة. يساعد الترميز اللوني على ضمان إجراء توصيلات الأسلاك بشكل آمن وصحيح، مما يقلل من مخاطر الأخطاء ودوائر القصر.
رموز الألوان القياسية : تستخدم كابلات H07V-K عادةً رموز الألوان التالية للعزل:
براون للموصلات الحية (الطورية).
الأزرق للموصلات المحايدة
أخضر/أصفر للموصلات الأرضية (الأرضية).
تم توحيد رموز الألوان هذه لضمان الاتساق عبر التركيبات، مما يساعد الكهربائيين والفنيين على التعرف على الأسلاك بسرعة. من المهم اتباع رموز الألوان هذه بدقة لتجنب الخلط والحفاظ على السلامة.
إرشادات التثبيت : عند تركيب كابلات H07V-K، من الضروري اتباع الإرشادات الصحيحة لضمان أدائها على المدى الطويل. على سبيل المثال، لا ينبغي أبدًا ثني الكابلات بشكل مفرط أثناء التثبيت، لأن ذلك قد يتسبب في تلف الموصلات والعزل. تأكد من تركيب الكابل مع الحد الأدنى المناسب من نصف قطر الانحناء (4 أضعاف قطر الكابل) لتجنب أي مشاكل كهربائية. بالإضافة إلى ذلك، يجب تثبيت الكابلات بشكل آمن في مكانها لمنع الحركة التي قد تؤدي إلى تلف السلك بمرور الوقت.
ومن خلال الالتزام بإرشادات الترميز اللوني والتركيب هذه، تصبح عملية التثبيت أكثر تنظيمًا وكفاءة وأمانًا، مما يضمن نظامًا كهربائيًا موثوقًا به.
باختصار، توفر كابلات H07V-K مرونة ومتانة وأداءً كهربائيًا ممتازًا، مما يجعلها مثالية لمجموعة واسعة من التطبيقات الكهربائية. يضمن امتثالها لمعايير السلامة والمعايير البيئية الدولية أنها موثوقة وآمنة في البيئات الصناعية والتجارية والسكنية. عند اختيار كابل H07V-K، من المهم مراعاة عوامل مثل متطلبات الجهد والمرونة والمقاومة البيئية لضمان أفضل توافق لاحتياجاتك. بالنسبة للكابلات عالية الجودة، توفر RONA منتجات استثنائية تجمع بين المتانة والأداء لتلبية متطلبات التثبيت المتنوعة.
ج: كابل H07V-K عبارة عن كابل كهربائي مرن أحادي النواة مصمم لتلبية المعايير الدولية، ويشيع استخدامه في التطبيقات ذات الجهد المنخفض. يتميز بموصلات نحاسية دقيقة وعزل PVC، مما يوفر مرونة ومتانة ممتازة.
ج: تشمل المزايا الرئيسية لكابل H07V-K مرونته الفائقة ومتانته العالية وأدائه الكهربائي الممتاز. إنه مثالي للمنشآت الصناعية والسكنية والتجارية حيث تكون الموثوقية ضرورية.
ج: عند اختيار كابل H07V-K، ضع في اعتبارك عوامل مثل متطلبات الجهد الكهربي والمقطع العرضي للموصل بناءً على الحمل الحالي وبيئة التثبيت (جافة أو رطبة أو خارجية).
ج: يتميز كابل H07V-K بموصلات نحاسية متعددة الخيوط، والتي توفر مرونة أكبر مقارنة بالكابلات النحاسية الصلبة، مما يجعله مثاليًا للتطبيقات التي تتطلب ثنيًا أو حركة متكررة.
ج: على الرغم من أن كابل H07V-K مقاوم للأشعة فوق البنفسجية، إلا أنه مصمم بشكل أساسي للاستخدام الداخلي. بالنسبة للتطبيقات الخارجية، تأكد من حمايتها بشكل صحيح في القنوات لمنع التعرض لأشعة الشمس المباشرة والطقس القاسي.
