الآلات تتحرك باستمرار في المصانع الحديثة. كيف يمكن للكابلات أن تحمل البيانات والطاقة بأمان؟ تعمل أنظمة كابلات سلسلة السحب والكابلات المرنة على حل هذا التحدي.
تستكشف هذه المقالة تكامل الألياف الضوئية في كابلات الحركة. في هذه المقالة، ستتعرف على كيفية دعم الكابلات المرنة للبيانات السريعة والأتمتة الصناعية الموثوقة.

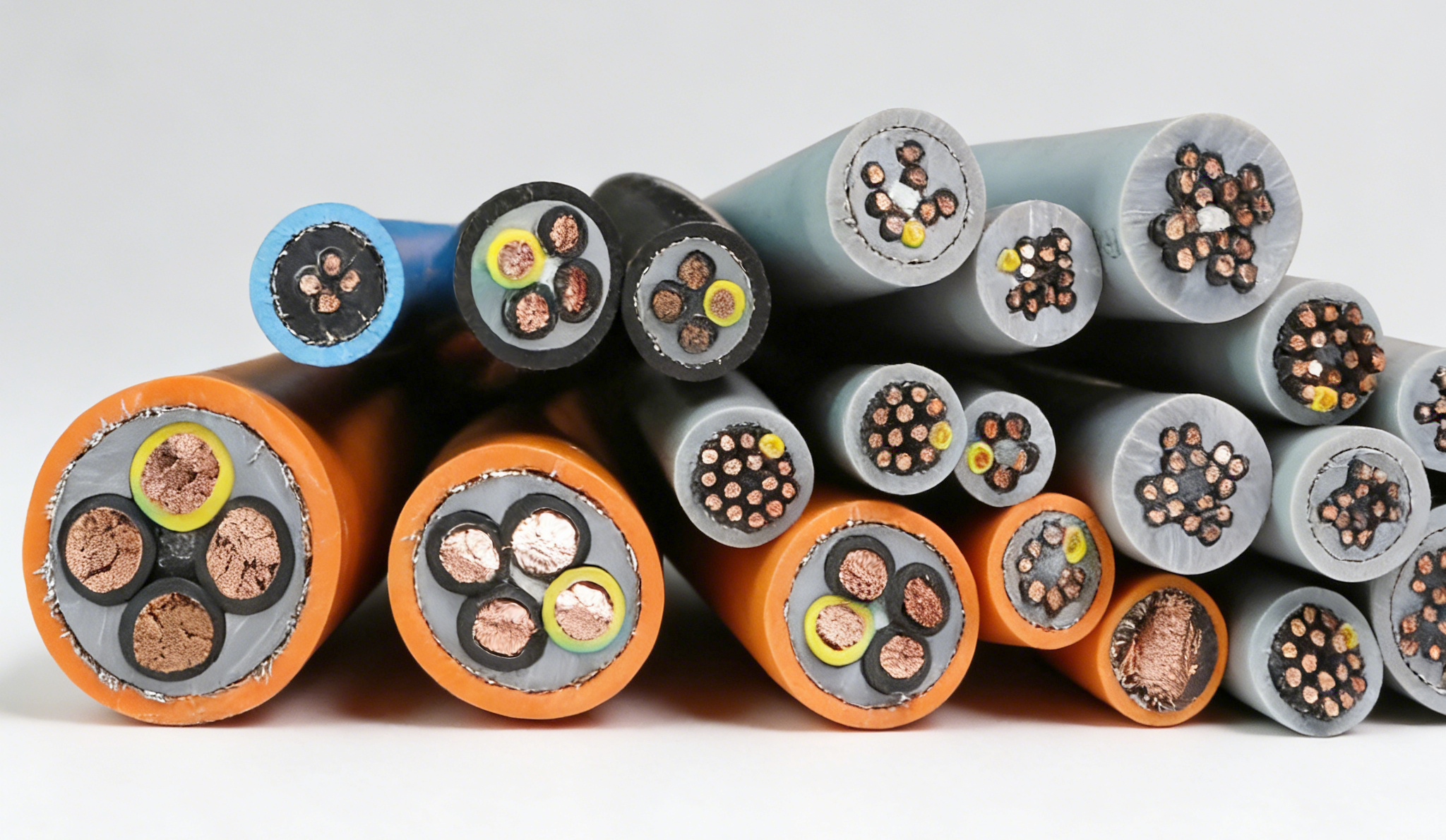

تم تصميم كابل سلسلة السحب للعمل داخل أنظمة حاملات الكابلات. يقوم الناقل بتوجيه الكابلات على طول مكونات الماكينة المتحركة. يمنع الالتواء ويحافظ على التحكم في نصف قطر الانحناء. ونظرًا لأن الآلات تكرر الحركة باستمرار، فيجب أن يتحمل الكابل الثني المستمر دون فشل.
تتضمن ميزات كابل سلسلة السحب النموذجية ما يلي:
● موصلات نحاسية ذات جدائل دقيقة
العديد من الأسلاك الرفيعة تخلق نواة مرنة. يساعد هذا الهيكل الكابل على الانحناء بشكل متكرر دون أن ينكسر.
● سترات خارجية متينة
تحتوي البيئات الصناعية على النفط والغبار والاحتكاك الميكانيكي. السترات الواقية تحمي الموصلات الداخلية من التآكل.
● نصف قطر الانحناء المتحكم فيه
يتحرك الكابل على طول مسار محدد داخل سلسلة السحب. وهذا يمنع الضغط الزائد أثناء حركة الآلة.
ستشاهد غالبًا كابلات سلسلة السحب المستخدمة في:
● الأسلحة الآلية في خطوط التجميع
● ماكينات CNC ذات محاور متحركة
● معدات التعبئة والتغليف الآلي
إنها تحافظ على اتصال الآلات أثناء استمرار الحركة.
تم تصميم الكابل المرن ليتحمل الانحناء والاهتزاز والحركة المتكررة. نادراً ما تبقى الآلات ساكنة في المصانع الحديثة. تسمح الكابلات المرنة للتوصيلات الكهربائية بالتحرك بأمان مع المعدات.
تدعم العديد من ميزات التصميم هذه الإمكانية:
● تعمل الموصلات النحاسية المتعددة الجدائل على تحسين أداء الانحناء
● تحمي المواد العازلة المرنة الموصلات مع الحفاظ على مرونتها
● تساعد مقاومة الضغط الميكانيكي الكابل على تحمل الاهتزازات والحركة
تستخدم الكابلات المرنة على نطاق واسع في:
● معدات التصنيع الآلي
● أنظمة التحكم والحساسات
● تحريك مكونات الآلة
● الروبوتات الصناعية
أنها توفر اتصالات موثوقة حتى عندما تعمل الآلات بشكل مستمر.
على الرغم من أن كلا الكابلين ينقلان الطاقة أو الإشارات، إلا أن بنيتهما تختلفان. تم تصميم الكابلات القياسية بشكل أساسي للتركيبات الثابتة. يجب أن تتعامل كابلات سلسلة السحب مع الحركة الميكانيكية المستمرة.
تشمل الاختلافات الهيكلية المهمة ما يلي:
● تصميم موصل
تستخدم كابلات سلسلة السحب خيوطًا دقيقة جدًا. تستخدم الكابلات القياسية خيوطًا أقل سمكًا.
● هيكل الكابل الداخلي
تشتمل كابلات الحركة على مواد مالئة أو فواصل. هذه تحافظ على توازن الموصلات أثناء الحركة.
● أداء الغلاف الخارجي
تستخدم كابلات سلسلة السحب مواد مقاومة للزيت والتآكل والضغط الصناعي.
ميزة | الكابلات الصناعية القياسية | كابل سلسلة السحب |
هيكل الموصل | فروع أكبر | موصلات دقيقة متعددة الخيوط |
المرونة | الانحناء المحدود | مصممة للحركة المتكررة |
الهيكل الداخلي | تخطيط بسيط | هيكل متوازن للحركة |
متانة السترة | الحماية الأساسية | مقاومة عالية للزيت والتآكل |
تعتمد المصانع الحديثة على التبادل السريع للبيانات. الروبوتات تتواصل. آلات مراقبة أجهزة الاستشعار. تقوم أنظمة التحكم بتنسيق خطوط الإنتاج. في هذه البيئات، غالبًا ما تدمج تصميمات كابلات سلسلة السحب والكابلات المرنة الألياف الضوئية لدعم نقل البيانات المستقر أثناء الحركة المستمرة.
تنقل الألياف الضوئية الإشارات باستخدام الضوء بدلاً من الكهرباء. يقلل هذا التصميم من فقدان الإشارة ويتجنب التداخل الكهرومغناطيسي من المحركات أو محركات الأقراص. كما أنه يدعم الاتصال عالي السرعة لمسافات طويلة. ونظرًا لأن الآلات تتحرك باستمرار، يجمع المهندسون بين الموصلات النحاسية المرنة والألياف الضوئية داخل هيكل الكابل نفسه.
قد تشمل الكابلات الصناعية الهجينة النموذجية ما يلي:
● موصلات الطاقة لتشغيل الآلة
● أسلاك التحكم لنقل الإشارات
● الألياف الضوئية للاتصالات عالية السرعة
يسمح هذا المزيج للمعدات بالتحرك بحرية مع الحفاظ على اتصال موثوق.
تحتوي البيئات الصناعية على معدات كهربائية ثقيلة. تولد المحركات ومحركات الأقراص وأجهزة التبديل تداخلاً كهرومغناطيسيًا قويًا. قد تعاني كابلات الاتصالات النحاسية من اضطراب الإشارة في هذه المواقف. وتحل الألياف الضوئية هذا التحدي لأن الإشارات الضوئية تظل مستقرة حتى بالقرب من الآلات القوية.
توفر اتصالات الألياف الضوئية العديد من المزايا في أنظمة كابلات السحب والكابلات المرنة:
● مقاومة قوية للتدخل
لا يتفاعل مع الضوضاء الكهرومغناطيسية الصادرة عن الآلات الصناعية.
● قدرة نقل عالية
يمكنه حمل كميات كبيرة من البيانات بين أجهزة الاستشعار ووحدات التحكم وأنظمة المراقبة.
● استقرار الإشارة لمسافات طويلة
تنتقل البيانات لمسافات أبعد بأقل قدر من الخسارة، مما يجعلها مناسبة للمصانع الكبيرة. هذه الخصائص تجعل الألياف الضوئية تقنية أساسية لأنظمة الإنتاج الآلية الحديثة.
يختار المهندسون أنواعًا مختلفة من الألياف اعتمادًا على مسافة الإرسال ومتطلبات النطاق الترددي. تظهر كل من الألياف أحادية الوضع ومتعددة الأوضاع في أنظمة الكابلات الصناعية.
تشمل الأنواع الشائعة ما يلي:
● الألياف OS1
ألياف أحادية الوضع مصممة بشكل أساسي للاتصالات الصناعية الداخلية. وهو يدعم شبكات المسافات المتوسطة ونقل الإشارات المستقرة.
● الألياف OS2
ألياف أخرى أحادية الوضع ولكنها مُحسَّنة للمسافات الأطول. غالبًا ما تستخدمه المنشآت الكبيرة والمنشآت الخارجية.
● ألياف OM1
ألياف متعددة الأوضاع ذات قطر أساسي أكبر. يظهر في الغالب في أنظمة الاتصالات القديمة للمسافات القصيرة.
● ألياف OM2 – OM5
توفر هذه الألياف متعددة الأوضاع عرض نطاق ترددي أعلى وأداء محسنًا. تفضل العديد من شبكات الأتمتة الحديثة OM3 أو OM4.
نوع الألياف | الحجم الأساسي | الاستخدام النموذجي |
OS1 | 9/125 ميكرومتر | الشبكات الصناعية الداخلية |
OS2 | 9/125 ميكرومتر | اتصالات المصنع لمسافات طويلة |
OM1 | 62.5/125 ميكرومتر | الأنظمة التراثية القصيرة |
OM2-OM5 | 50/125 ميكرومتر | شبكات الأتمتة عالية السرعة |
يؤدي اختيار نوع الألياف الصحيح إلى تحسين موثوقية الاتصال ويضمن التوافق مع أنظمة التحكم الصناعية.
عند دمج الألياف في كابل سلسلة السحب والكابل المرن، يجب على المهندسين الاختيار بين التصميمات أحادية الوضع ومتعددة الأوضاع. يدعم كل خيار متطلبات اتصال مختلفة.
تستخدم الألياف أحادية الوضع نواة صغيرة. ينتقل الضوء في مسار واحد. يقلل هذا التصميم من تشتت الإشارة ويسمح بمسافات نقل أطول. إنه يعمل بشكل جيد للمرافق الكبيرة أو خطوط الإنتاج الموزعة.
الألياف متعددة الأوضاع لها قطر أساسي أكبر. تنتقل مسارات ضوئية متعددة عبر الألياف. يتيح هذا الهيكل اقترانًا أسهل للإشارة ويعمل بشكل جيد لمسافات اتصال أقصر داخل المصانع.
في كابلات الحركة الديناميكية، يجب على المصممين أيضًا مراعاة ما يلي:
● الانحناء نصف القطر التسامح
● طبقات من الألياف الواقية
● مقاومة الإجهاد الميكانيكي
تضمن هذه العوامل استمرار أداء الألياف الضوئية بشكل موثوق أثناء تحرك الكابل بشكل متكرر.
تساعد تكنولوجيا الألياف الضوئية المصانع الحديثة على التعامل مع حركة البيانات المتزايدة. تقوم خطوط الإنتاج الآن بتوليد المعلومات من الكاميرات وأجهزة الاستشعار وأنظمة المراقبة. يصبح النقل الموثوق أمرًا بالغ الأهمية.
توفر الألياف الضوئية العديد من المزايا الرئيسية في أنظمة كابلات السحب والكابلات المرنة:
● سعة عرض نطاق عالية جدًا لشبكات الاتصالات الصناعية
● توهين منخفض للإشارة حتى عبر المسافات الطويلة
● مقاومة قوية للتداخل الكهربائي في البيئات القاسية
وبسبب هذه الميزات، تقوم العديد من أنظمة الأتمتة المتقدمة بدمج الألياف الضوئية مباشرة في كابلات الحركة المرنة. يسمح هذا الأسلوب للآلات بالتحرك بحرية مع الحفاظ على اتصالات البيانات السريعة والموثوقة.
يتطلب تصميم الكابلات اللازمة لنقل الآلات هندسة دقيقة. تعمل الألياف الضوئية على تحسين نقل البيانات، إلا أنها يجب أن تتحمل الحركة المستمرة. في أنظمة كابلات السحب والكابلات المرنة، يجب على المهندسين تحقيق التوازن بين المرونة والحماية وأداء الاتصالات. الآلات تتحرك بشكل متكرر. تنحني الكابلات آلاف المرات. يحافظ التصميم الهيكلي الجيد على ثبات الألياف الضوئية أثناء تحرك الكابل.
تؤثر العديد من عوامل التصميم على الأداء في أنظمة الكابلات الديناميكية:
● سلوك الانحناء أثناء حركة الآلة
● هيكل الكابل الداخلي يدعم حماية الألياف
● طبقات واقية تمنع الأضرار الميكانيكية
● المقاومة البيئية ضد الظروف الصناعية
يعمل كل عنصر معًا للحفاظ على نقل إشارة ثابت في بيئات الحركة.
يحدد نصف قطر الانحناء مدى إحكام انحناء الكابل دون الإضرار بالمكونات الداخلية. في أنظمة سلسلة السحب، تتبع الكابلات مسار حركة ثابت. إذا أصبح نصف قطر الانحناء صغيرًا جدًا، فقد تتعرض الألياف الضوئية للضغط أو فقدان الإشارة.
ويصمم المهندسون كابلات للتحكم في هذه الحركة بعناية. تساعد الحشوات الداخلية على توزيع التوتر. تعمل هياكل الموصلات المرنة على تقليل التعب الميكانيكي. تسمح طرق التصميم هذه للكابلات بالتحرك بسلاسة داخل سلاسل الناقل.
تشمل اعتبارات تصميم الحركة الرئيسية ما يلي:
● مسار الانحناء المتحكم فيه
تقوم حاملات الكابلات بتوجيه الحركة والحفاظ على ثبات الانحناء. وهذا يمنع المنحنيات الحادة أثناء التشغيل.
● توزيع الضغط داخل قلب الكابل
تعمل الفواصل الداخلية على تثبيت الهيكل. أنها تمنع الألياف من الاحتكاك بالموصلات.
● متانة الدورة الطويلة
يجب أن تتحمل كابلات الحركة ملايين دورات الانحناء في معدات التشغيل الآلي.
تساعد هذه الميزات أنظمة كابلات السحب والكابلات المرنة في الحفاظ على اتصال موثوق به أثناء تحرك الآلات بشكل مستمر.
يؤثر الهيكل الداخلي للألياف الضوئية بقوة على المرونة. يظهر هيكلان شائعان في الكابلات الصناعية: تصميمات الأنبوب السائب والتصميمات ذات المخزن المؤقت الضيق.
يضع بناء الأنبوب الفضفاض الألياف داخل أنبوب واقي. يمكن أن تتحرك الألياف قليلاً داخل الأنبوب. وهذا يقلل من الضغط عندما ينحني الكابل أو يهتز. يعمل بشكل جيد في كابلات الحركة الديناميكية.
يقوم البناء المحكم بتغطية الألياف مباشرة بمادة واقية. يعمل هذا التصميم على تحسين التعامل ويجعل الإنهاء أسهل أثناء التثبيت. يستخدم عادة في أنظمة الكابلات الداخلية.
هيكل الألياف | الميزة الهيكلية | تطبيق نموذجي |
أنبوب فضفاض | تتحرك الألياف داخل الأنبوب الواقي | كابلات الحركة والبيئات الديناميكية |
ضيق مخزنة | الألياف مغلفة بإحكام بالحماية | تركيبات الكابلات الداخلية أو المدمجة |
في العديد من تصميمات كابلات سلسلة السحب والكابلات المرنة، توفر الهياكل الأنبوبية السائبة مرونة أفضل أثناء الحركة المتكررة.
تتطلب الألياف الضوئية الحماية لأنها أكثر حساسية من الموصلات النحاسية. ولذلك تشتمل كابلات الحركة على طبقات حماية متعددة لضمان الموثوقية على المدى الطويل.
تشمل هياكل التعزيز النموذجية ما يلي:
● أعضاء القوة
تساعد المواد مثل خيوط الأراميد الكابل على مقاومة قوى الشد أثناء حركة الماكينة.
● الحشو الداخلي
تحافظ هذه المكونات على شكل الكابل وتمنع الاحتكاك الداخلي بين العناصر.
● سترات خارجية متينة
تحمي السترات الكابل من التآكل والتعرض للزيت والأضرار الميكانيكية.
تسمح هذه الطبقات الهيكلية للألياف الضوئية والموصلات الكهربائية بالتعايش بأمان في نفس نظام كابل سلسلة السحب والكابل المرن.
تعرض البيئات الصناعية الكابلات لظروف صعبة. الآلات تولد الحرارة. قد تتلامس الزيوت ومواد التشحيم مع سطح الكابل. الحركة المستمرة تخلق أيضًا احتكاكًا.
للحفاظ على المتانة، يجب أن تقاوم كابلات الحركة التحديات البيئية التالية:
● اختلاف درجات الحرارة
يجب أن يظل عزل الكابل مرنًا في الظروف الساخنة والباردة.
● التعرض للنفط والمواد الكيميائية
يمكن للسوائل الصناعية أن تؤدي إلى تحلل المواد ذات الجودة الرديئة. تعمل السترات المقاومة للزيت على تحسين عمر الخدمة.
● التآكل الميكانيكي
الحركة داخل سلاسل السحب تسبب تآكل السطح. مواد مقاومة للتآكل تحمي هيكل الكابل.
تجمع المصانع الحديثة بين معدات الحركة والشبكات الرقمية. الآلات لم تعد تتحرك وحدها. كما يقومون بإرسال البيانات بشكل مستمر. وبسبب هذا التحول، غالبًا ما تدمج تصميمات كابلات سلسلة السحب والكابلات المرنة الألياف الضوئية. تحمل هذه الكابلات الهجينة الطاقة الكهربائية والإشارات عالية السرعة في نفس الوقت. كما أنها تنجو من الانحناء المستمر داخل الأنظمة الديناميكية.
تعتمد العديد من الصناعات على هذه الكابلات المتكاملة:
● مصانع التصنيع الآلي
● الروبوتات وأنظمة التجميع الذكية
● معدات مناولة المواد الثقيلة
● شبكات اتصالات صناعية كبيرة
في كل بيئة، يجب أن تظل الكابلات مرنة مع الحفاظ على نقل البيانات بشكل مستقر.
تتحرك الأنظمة الروبوتية باستمرار أثناء مهام الإنتاج. تدور الأسلحة. تنزلق المحاور على طول المسارات. تتواصل أجهزة الاستشعار مع وحدات التحكم في الوقت الفعلي. وبسبب هذه الحركة، يجب أن تنحني الكابلات الموجودة داخل الروبوتات آلاف المرات أثناء التشغيل اليومي.
تعمل حلول كابلات سلسلة السحب الهجينة والكابلات المرنة على حل هذا التحدي. فهي تجمع بين الموصلات النحاسية والألياف الضوئية في هيكل كابل واحد. تصل الطاقة إلى المحركات. تتدفق البيانات بين أجهزة الاستشعار وأنظمة التحكم.
تشمل مهام الاتصال الروبوتية النموذجية ما يلي:
● نقل بيانات الرؤية الآلية
● إشارات مراقبة الاستشعار
● ردود الفعل التحكم في حركة الروبوت
تشمل الفوائد المهمة في البيئات الروبوتية ما يلي:
● اتصال مستقر أثناء الحركة المستمرة
● تقليل فوضى الكابلات في الأذرع الآلية
● تحسين الموثوقية لخطوط الإنتاج الآلي
تسمح هذه الكابلات للروبوتات بالتحرك بحرية مع الحفاظ على الاتصال الدقيق مع أنظمة التحكم.
تتطلب أدوات آلة CNC دقة عالية ونقل إشارة مستقر. تعمل أنظمة الحركة الخاصة بهم على عدة محاور. يرسل نظام التحكم الأوامر باستمرار ويتلقى تعليقات حول الموقع. يصبح نظام الكابلات الموثوق به أمرًا ضروريًا.
تدعم تصميمات كابلات سلسلة السحب المدمجة والكابلات المرنة هذه المتطلبات. إنها تحمل إشارات التحكم والبيانات عالية السرعة أثناء التحرك على طول حاملات الكابلات.
تتضمن متطلبات الكابلات الرئيسية في معدات CNC ما يلي:
● الانحناء السلس أثناء حركة المحور
● نقل إشارة مستقر لأنظمة التحكم
● مقاومة اهتزاز الماكينة وتعرض الزيت
يوضح الجدول التالي متطلبات الكابلات النموذجية في الآلات التي يتم التحكم في حركتها.
طلب | وظيفة الكابل | متطلبات الأداء الرئيسية |
آلات التصنيع باستخدام الحاسب الآلي | نقل الطاقة والإشارة | اتصال مستقر أثناء حركة المحور |
الأسلحة الروبوتية | الطاقة الهجينة والبيانات | مرونة عالية ومتانة الانحناء |
خطوط الإنتاج الآلي | إشارات التحكم والمراقبة | أداء حركة موثوق |
تعمل المصانع الحديثة كشبكات متصلة. تقوم أجهزة الاستشعار بجمع البيانات. تتواصل الآلات عبر الشبكات الصناعية. تقوم أنظمة التحكم بمراقبة كفاءة الإنتاج في الوقت الفعلي. يدعم تكامل الألياف الضوئية متطلبات الاتصالات عالية السرعة هذه.
في أنظمة كابلات السحب والكابلات المرنة، توفر الألياف الضوئية العديد من المزايا:
● نقل سريع للبيانات بين الأجهزة
● مقاومة التداخل الكهرومغناطيسي من المحركات
● اتصالات شبكة مستقرة عبر مرافق الإنتاج الكبيرة
غالبًا ما تتضمن أنظمة التصنيع الذكية ما يلي:
● معدات التفتيش الآلي
● أجهزة استشعار إنترنت الأشياء الصناعية
● منصات المراقبة في الوقت الحقيقي
تسمح كابلات الحركة المدمجة لهذه الأنظمة بالعمل بينما تستمر الآلات في التحرك أثناء دورات الإنتاج.
غالبًا ما تعمل المعدات الصناعية الكبيرة في بيئات قاسية. تتحرك الرافعات عبر مسافات طويلة. تقوم أنظمة اللف بتمديد وسحب الكابلات بشكل متكرر. تعمل آلات مناولة المواد في الموانئ ومصانع الصلب والمرافق اللوجستية.
تتطلب هذه الآلات كابلات تتمتع بالمتانة الميكانيكية والاتصال الموثوق. تلبي تصميمات كابلات سلسلة السحب المتكاملة والكابلات المرنة هذه الاحتياجات.
تشمل الميزات الهامة في البيئات الثقيلة ما يلي:
● سترات خارجية مقاومة للتآكل تحمي سطح الكابل
● مواد تقوية عالية القوة تدعم أطوال الكابلات الطويلة
● نقل بيانات مستقر لأنظمة مراقبة المعدات
تشمل المعدات الثقيلة النموذجية التي تستخدم كابلات الحركة المرنة ما يلي:
● الرافعات الجسرية في الموانئ
● أنظمة لف الكابلات في المنشآت الصناعية
● معدات نقل المواد الآلية
تعمل الألياف الضوئية على تحسين الاتصال في الآلات المتحركة. تدعم أنظمة كابلات سلسلة السحب المدمجة والكابلات المرنة كلاً من الطاقة والبيانات عالية السرعة. تقوم RONA بتطوير كابلات حركة موثوقة مصممة من أجل المتانة والمرونة والأداء المستقر في البيئات الصناعية الصعبة.
ج: ينقل كابل سلسلة السحب والكابل المرن الطاقة والبيانات في الآلات المتحركة.
ج: يعمل على تحسين سرعة البيانات وتجنب التداخل الكهرومغناطيسي.
ج: تعمل الموصلات المرنة والسترات المعززة على تقليل إجهاد الانحناء.
ج: نعم، إنها تدعم الاتصال الموثوق به في المعدات الآلية.
ج: تختلف الأسعار حسب الهيكل ونوع الألياف والمتطلبات الصناعية.
