تعمل الأنظمة الكهربائية البحرية والبحرية في بيئات صعبة. يجب أن تتعامل الكابلات المستخدمة في المنصات البحرية، ومعدات المراقبة تحت الماء، والمركبات التي يتم تشغيلها عن بعد، وأنظمة تربية الأحياء المائية، ومشاريع الهندسة البحرية مع ضغط المياه، وتآكل المياه المالحة، والإجهاد الميكانيكي، وتغيرات درجات الحرارة، والحركة المستمرة.
قد يقاوم الكابل القياسي الرطوبة العرضية، ولكنه ليس بالضرورة مناسبًا للغمر المستمر. إذا دخل الماء من خلال غلاف تالف أو نهايات محكمة الغلق بشكل سيء، فيمكن أن ينتقل على طول الكابل ويسبب تآكل الموصل، وفشل العزل، والإشارات غير المستقرة، والدوائر القصيرة، وإيقاف تشغيل المعدات.
تم تصميم الكابلات المقاومة للماء لتقليل هذه المخاطر. تساعد المواد المقاومة للماء والهياكل الداخلية المانعة للماء في الحفاظ على اتصالات موثوقة للطاقة والتحكم والبيانات تحت الماء.
تم تصميم الكابل المقاوم للماء لمنع أو تقييد دخول الماء وانتشاره عبر الكابل. على عكس الكابل الأساسي المقاوم للماء الذي يعتمد بشكل أساسي على غلافه الخارجي، قد يحتوي الكابل المقاوم للماء أيضًا على مواد داخلية مانعة للماء.
تشمل الميزات الهيكلية الشائعة ما يلي:
الموصلات النحاسية المعلبة
عزل مقاوم للماء
أغلفة خارجية من المطاط أو PUR
أشرطة أو خيوط أو مركبات حشو مانعة للماء
التدريع لنقل إشارة مستقرة
تقوية لأحمال الشد والميكانيكية
البناء المطلوب يعتمد على التطبيق. إن الكابل المثبت على جهاز استشعار تحت الماء له متطلبات مختلفة عن الحبل المرن الذي يتحرك بشكل مستمر مع ROV.
تشمل كابلات RONA المقاومة للماء إنشاءات عرضية وطولية مقاومة للماء للهندسة البحرية، والمعدات تحت الماء، والمراقبة البحرية، وتربية الأحياء المائية، والأتمتة الصناعية.
يتم التعامل أحيانًا مع مصطلحي 'مقاوم للماء' و'مقاوم للماء' على أنهما مصطلحان متطابقان، ولكن هناك فرق عملي مهم.
يساعد الغلاف الخارجي المقاوم للماء على منع دخول الماء في الظروف العادية. ومع ذلك، قد تتعرض الكابلات المثبتة تحت الماء للتآكل أو التكسير أو السحب أو الانحناء المتكرر أو التلف العرضي. بمجرد قطع الغلاف الخارجي، يمكن أن يصل الماء إلى الموصلات وينتقل عبر الفراغات بين مكونات الكابل.
يوفر التصميم المقاوم للماء حماية داخلية إضافية. يمكن للمواد التي تحجب الماء أن تحد من انتشار الرطوبة حتى في حالة تلف أحد أقسام الكابل. وهذا يقلل من طول الكابل المتأثر ويقلل من خطر وصول المياه إلى المعدات المتصلة.
الأداء المقاوم للماء لا يعني أن الكابل من المستحيل أن يتلف. لا يزال التشغيل الموثوق يعتمد على اختيار الكابل الصحيح، والتركيب، والموصلات، والإنهاءات، والصيانة.
تستخدم الكابلات المقاومة للماء عادةً هياكل مانعة للماء عرضية أو طولية.
| نوع الكابل | الوظيفة الرئيسية | التطبيقات النموذجية |
|---|---|---|
| كابل عرضي مانع لتسرب الماء | يساعد على منع اختراق المياه الشعاعية من الخارج نحو قلب الكابل | أجهزة الاستشعار والمضخات والكاميرات ومعدات التحكم تحت الماء |
| كابل طولي مانع لتسرب الماء | يمنع الماء من السفر على طول الكابل | مسارات الكابلات الطويلة تحت الماء، وأجهزة قاع البحر، والأنظمة البحرية |
| تصميم مشترك | يوفر حماية شعاعية وطولية | المعدات البحرية الهامة والمنشآت البحرية الصعبة |
يركز الكابل المستعرض المضاد للماء على منع مرور الماء عبر المقطع العرضي للكابل. يحد الكابل الطولي المقاوم للماء من انتقال المياه على طول الكابل بعد حدوث تلف محلي.
بالنسبة للتطبيقات التي قد يؤدي الفشل فيها إلى توقف باهظ الثمن أو إجراء إصلاحات صعبة تحت الماء، قد يكون كلا شكلي الحماية مطلوبين.
الميزة الرئيسية للكابل المانع لتسرب الماء هي قدرته على التحكم في اختراق المياه. تملأ عناصر منع الماء الداخلية الفراغات بين الموصلات وطبقات العزل ومكونات الكابلات الأخرى.
في حالة تلف الغلاف الخارجي، تساعد هذه المواد على منع انتشار الماء لمسافة طويلة. ولذلك يمكن أن يظل الخلل مقتصرًا على قسم أصغر، مما يجعل الفحص والإصلاح أكثر سهولة.
وهذا مهم بشكل خاص في التركيبات البحرية، حيث يمكن أن يكون استرداد واستبدال الكابل الطويل مكلفًا ويستغرق وقتًا طويلاً.
يمكن للمياه المالحة أن تلحق الضرر بالمعادن المكشوفة بسرعة. عندما تصل مياه البحر إلى موصل نحاسي، قد يؤدي التآكل إلى زيادة المقاومة الكهربائية وتقليل القوة الميكانيكية تدريجيًا.
غالبًا ما تستخدم الكابلات البحرية وتحت الماء موصلات نحاسية معلبة دقيقة. يعمل طلاء القصدير على تحسين مقاومة التآكل، بينما يوفر الهيكل المجدول المرونة المطلوبة للتركيب والحركة.
ومع ذلك، فإن النحاس المعلب وحده لا يمكن أن يضمن التشغيل الموثوق تحت الماء. يجب أن يتم دمجه مع العزل المناسب، وحجب المياه، والمواد الغمدية، والوصلات المغلقة.
يمكن للمياه الموجودة داخل الكابل أن تقلل من مقاومة العزل وتتسبب في تسرب التيار أو حدوث دوائر قصيرة أو نقل إشارة غير مستقر. يمكن أن تؤثر هذه الأعطال على الكاميرات وأجهزة الاستشعار وأجهزة المراقبة وأنظمة التحكم ومعدات الاتصالات الموجودة تحت الماء.
يساعد الهيكل المقاوم للماء على حماية النوى المعزولة والحفاظ على الفصل الكهربائي. عندما يتم تضمين التدريع أيضًا، يمكن للكابل تقليل التداخل الكهرومغناطيسي من المحركات والمضخات والمولدات والمعدات الكهربائية الأخرى القريبة.
بالنسبة للأنظمة التي تحمل كلاً من الطاقة والإشارات، يجب تصميم هيكل الكابل لتقليل التداخل والحفاظ على إرسال مستقر.
قد تتعرض الكابلات تحت الماء لقوة الشد، والاهتزاز، والسحق، والصدمات، والتآكل، والانحناء المتكرر. قد تتحرك الكابلات المستخدمة من السفن أو المنصات البحرية أيضًا بسبب الأمواج والتيارات وتشغيل المعدات.
ولهذا السبب، فإن مقاومة الماء ليست سوى جزء واحد من اختيار الكابل. يجب على المهندسين أيضًا مراعاة مرونة الموصل، وقوة الشد، ومتانة الغلاف، ونصف قطر الانحناء، ومقاومة التعب.
قد يعطي الكابل الثابت المثبت في محطة مراقبة قاع البحر الأولوية لمقاومة الضغط والماء على المدى الطويل. وبالمقارنة، يتطلب حبل ROV المتحرك قدرًا أكبر من المرونة والمقاومة للانحناء المتكرر.
يزداد الضغط الخارجي مع زيادة عمق التركيب. قد لا يكون الكابل الذي يعمل في المياه الضحلة مناسبًا لبيئة أعمق تحت الماء.
يمكن أن يؤدي الضغط إلى ضغط الغلاف الخارجي وكشف نقاط الضعف في الحشوات وطبقات العزل ونقاط النهاية. ولذلك ينبغي تحديد العمق المتوقع وضغط التشغيل وفترة الغمر وطريقة النشر قبل اختيار الكابل.
يجب أيضًا تقييم الاتصال الكامل. لا يمكن للكابل المقاوم للضغط الحفاظ على نظام موثوق تحت الماء إذا كان الموصل أو الغدة أو المخترق أو الوصلة أو حاوية المعدات غير مناسبة لنفس الظروف.
تستخدم المركبات ROVs الكابلات لنقل الطاقة وأوامر التحكم والفيديو والبيانات. قد تتحرك كابلاتها بشكل مستمر وتتعرض لقوى السحب والتآكل والتلامس مع الهياكل الموجودة تحت الماء.
اعتمادًا على النظام، قد يجمع الكابل الهجين الكهربائي الضوئي بين موصلات الطاقة والألياف الضوئية. قد يساعد البناء المحايد أيضًا في تقليل الحمل الميكانيكي الناتج عن وزن الكابل في الماء.
تعتمد أجهزة استشعار جودة المياه، والكاميرات تحت الماء، وأجهزة قاع البحر، ومحطات المراقبة البيئية على نقل الإشارات بشكل موثوق. قد يؤدي دخول الماء إلى تشويه القياسات أو انقطاع الاتصال أو إتلاف الأجهزة الإلكترونية المتصلة.
يعد حجب المياه الطولي مفيدًا لمسارات الكابلات الطويلة لأنه يحد من المسافة التي يمكن أن تنتقلها المياه بعد تلف الغلاف المحلي.
قد تتعرض الأجهزة الموجودة تحت سطح البحر ومعدات الكشف البحرية للمياه المالحة والضغط والزيوت والمواد الكيميائية والاهتزازات وتغيرات درجات الحرارة. يجب اختيار كابلات هذه الأنظمة وفقًا للمتطلبات البيئية والكهربائية.
تستخدم مرافق تربية الأحياء المائية الحديثة الكاميرات والمغذيات والمضخات والأضواء وأجهزة استشعار المراقبة تحت الماء. غالبًا ما تظل هذه الأجهزة مغمورة بالمياه لفترات طويلة وقد تتأثر بحركة الماء والنمو البيولوجي والصيانة المتكررة.
تساعد الكابلات المرنة المقاومة للماء على توفير اتصالات طاقة وتحكم يمكن الاعتماد عليها مع تقليل فشل الكابل المبكر.
قد تتطلب الموانئ والجسور والسدود والهياكل العائمة والمشاريع البحرية الأخرى توصيلات الطاقة والإضاءة والمراقبة والاتصالات تحت الماء. يمكن أن تشمل هذه التطبيقات مقاطع الكابلات الثابتة والمتحركة، مما يجعل الهيكل الصحيح ومواد الغلاف ذات أهمية خاصة.
يجب اختيار الكابل وفقًا لبيئة التشغيل الكاملة بدلاً من مواصفات واحدة فقط.
تأكد مما إذا كان الكابل سيحمل الطاقة أو إشارات التحكم أو البيانات أو الإشارات الضوئية أو عدة وظائف معًا. تتضمن التفاصيل الكهربائية المهمة ما يلي:
جهد التشغيل والتيار
حجم الموصل وعدد النوى
متطلبات التدريع
نوع الإشارة أو الاتصال
الألياف الضوئية المطلوبة
انخفاض الجهد المسموح به
يمكن للكابل المركب أن يجمع بين وظائف نقل مختلفة، ولكن يجب أن يكون مصممًا للتحكم في التداخل الكهربائي والحفاظ على التوازن الميكانيكي.
تركز التركيبات الثابتة عادةً على حجب الماء على المدى الطويل، ومقاومة الضغط، والمقاومة الكيميائية، والمتانة.
تتطلب التطبيقات المتحركة مرونة أكبر، ومقاومة التعب، وقوة شد مناسبة، ونصف قطر انحناء أصغر. إذا كان سيتم لف الكابل على بكرة أو استخدامه كحبل، فيجب على الشركة المصنعة معرفة تردد الانحناء ومسافة السفر والسرعة والحمل الميكانيكي.
يجب تقييم البيئة المحيطة قبل اختيار كابل مانع لتسرب الماء. تأكد مما إذا كان سيتم تركيب الكابل في المياه العذبة أو المياه المالحة، وحدد عمق التثبيت وضغط الماء المتوقع، ووضح ما إذا كان سيظل مغمورًا بشكل مستمر أو سيتعرض للمياه بشكل مؤقت فقط. يجب أيضًا مراعاة درجة حرارة التشغيل، والتلامس مع الزيوت أو المواد الكيميائية، والتعرض للأشعة فوق البنفسجية فوق خط الماء، وخطر التآكل أو السحق أو التأثير. بالنسبة للأنظمة المتحركة تحت الماء، يجب أن يأخذ تصميم الكابل في الاعتبار قوى الشد والاهتزاز والانحناء المتكرر وتيارات المياه وحركة المعدات. إن توفير تفاصيل التشغيل هذه يسمح للشركة المصنعة باختيار مواد الموصل والعزل وهيكل منع الماء والتعزيز وهيكل الغلاف الخارجي المناسب للتطبيق الفعلي.
يمكن للأغماد المطاطية أن توفر المرونة والمقاومة للظروف البيئية الصعبة. غالبًا ما يتم اختيار أغلفة PUR حيث تكون مقاومة التآكل والمتانة الميكانيكية والمرونة مهمة.
لا توجد مادة واحدة مناسبة لكل بيئة. يجب مراعاة التعرض الكيميائي ودرجة الحرارة والحركة وطريقة التثبيت وظروف الصيانة.

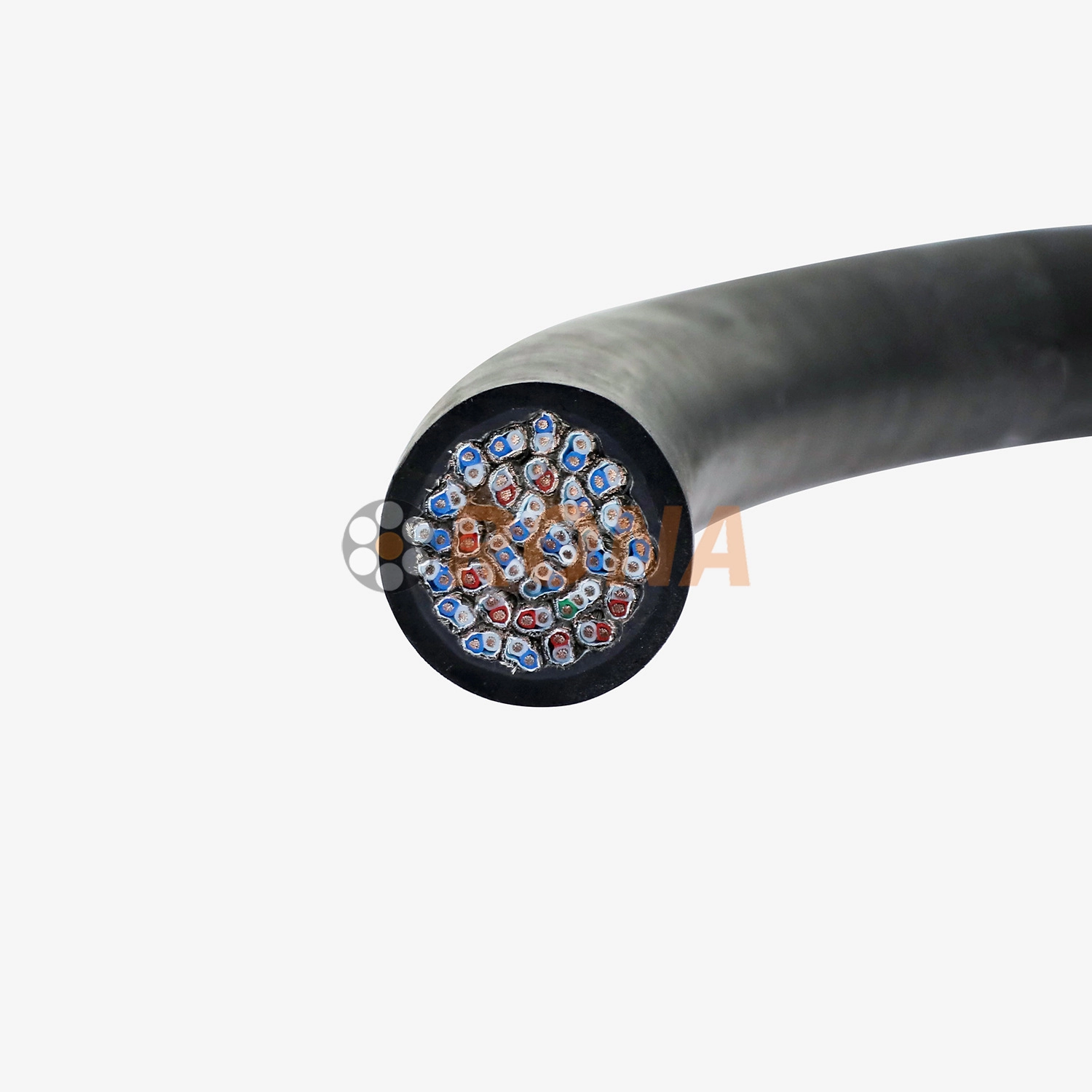

على سبيل المثال، تم تصميم كابل RONA’s RECH المستعرض المقاوم للماء للمعدات تحت الماء للتطبيقات ذات الجهد المنخفض تحت الماء ويجمع بين الموصلات المرنة وهيكل مقاوم للماء.
يعد التثبيت الصحيح أمرًا ضروريًا للاتصالات الموثوقة تحت الماء. يجب أن تتوافق الوصلات والغدد وأجهزة الاختراق والوصلات مع قطر الكابل وضغط الماء وظروف الغمر.
يجب تركيب أداة تخفيف الضغط بالقرب من الموصلات بحيث لا تؤثر قوة السحب مباشرة على نقاط الاتصال الكهربائية. لا ينبغي أن يكون الكابل ملتويًا أو متكسرًا أو مثنيًا إلى ما دون الحد الأدنى لنصف قطر الانحناء.
قبل النشر، افحص الغلاف الخارجي واختبر استمرارية الموصل ومقاومة العزل. قد تتطلب الأنظمة الحرجة أيضًا اختبار الغمر أو الضغط.
يجب أن تتحقق عمليات التفتيش المنتظمة من وجود أي قطع أو تآكل أو تلف في الموصل أو التآكل أو الانحناء غير الطبيعي أو علامات التسرب. إن العثور على عيب صغير مبكرًا يمكن أن يمنع حدوث فشل أكبر في النظام تحت الماء.
عموما لا. قد يقاوم الكابل الخارجي المطر وأشعة الشمس، لكن هذا لا يعني أنه يمكنه تحمل الغمر المستمر أو ضغط الماء الخارجي.
لا، فالكابل ليس سوى جزء واحد من النظام. يجب أيضًا أن تستوفي الموصلات والنهايات والغدد والوصلات ومرفقات المعدات نفس الظروف تحت الماء.
نعم. يمكن للكابل المركب المخصص أن يجمع بين موصلات الطاقة، أو مراكز التحكم، أو أزواج الإشارات، أو الألياف الضوئية، اعتمادًا على التطبيق.
ولا يوجد أي منهما أفضل تلقائيًا. يساعد حجب المياه المستعرض على منع دخول المياه الشعاعية، بينما يحد حجب المياه الطولي من حركة المياه على طول الكابل. يعتمد الاختيار الصحيح على التثبيت ومستوى المخاطرة.
تساعد الكابلات المقاومة للماء على ضمان اتصالات موثوقة تحت الماء عن طريق الحد من تغلغل المياه، وحماية الموصلات، والحفاظ على الأداء الكهربائي، وتقليل مخاطر التآكل وفشل النظام.
يتطلب اختيار الكابل المناسب دراسة متأنية للعمق والضغط والحركة وقوة الشد ونصف قطر الانحناء ودرجة الحرارة والتعرض للمواد الكيميائية والحمل الكهربائي ومتطلبات الإشارة. يجب أن تكون الموصلات والنهايات متوافقة أيضًا مع الكابل وبيئة التشغيل.
من خلال الهيكل العرضي أو الطولي أو المدمج الصحيح المقاوم للماء، يمكن للمشغلين البحريين والبحريين تحسين موثوقية النظام وتقليل تكاليف الصيانة وإطالة عمر خدمة المعدات الكهربائية تحت الماء.
