في عالم اليوم السريع للأتمتة الصناعية ، أصبحت الآلات والروبوتات أكثر تعقيدًا وكفاءة. وراء الكواليس ، يلعب المكون الذي يتم التغاضي عنه في كثير من الأحيان دورًا حيويًا في جعل كل هذه الكابلات الممكنة-سلسلة السلسلة. تضمن هذه الكابلات المصممة خصيصًا نقل الطاقة والإشارة الموثوقة في التطبيقات المتحركة ، وحماية الأسلاك من الأضرار مع الحفاظ على أنظمة تعمل بسلاسة.
ولكن ما هو بالضبط كابل سلسلة السحب ؟ لماذا يختلف عن الكابلات العادية؟ وكيف تختار الصحيح لاحتياجاتك؟ سواء كنت مالكًا للمصنع أو مهندسًا أو ببساطة فضوليًا حول التكنولوجيا الصناعية ، فإن هذا الدليل سيساعدك على فهم كل ما تحتاج لمعرفته حول كابلات سلسلة السحب بعبارات واضحة وبسيطة.
كابل سلسلة السحب عبارة عن نوع من الكابلات مصممة خصيصًا لاستخدامها داخل سلسلة السحب - المعروفة أيضًا باسم حامل الكابلات أو سلسلة الطاقة. سلاسل السحب عبارة عن أنظمة ميكانيكية توجه الكابلات وتحميها أثناء تحركها ذهابًا وإيابًا مع آلة أو ذراع روبوتية. تم تصميم هذه الكابلات لتحمل الحركة المستمرة ، ونصف قطر الانحناء الضيق ، والإجهاد الميكانيكي المتكرر دون فشل.
على عكس الكابلات الثابتة العادية ، فإن كابلات سلسلة السحب مرنة للغاية ودائمة. يتم استخدامها في الأنظمة التي تكون هناك حاجة إلى حركة ثابتة ، مثل آلات CNC ، والطابعات ثلاثية الأبعاد ، والروبوتات ، وخطوط التجميع الآلية ، ومعدات التغليف.
قد تتساءل: لماذا لا تستخدم فقط الكابلات القياسية في جهاز متحرك؟ الإجابة بسيطة - الكابلات القياسية ليست مصممة للحركة المستمرة. عندما يكون الكابل العادي ثني مرارًا وتكرارًا أو ملتوية أو سحبًا ، يمكن أن يصطدم عزله ، يمكن أن يكسر موصلاته ، أو قد يصبح متشابكًا وتلفًا.
يمكن أن يؤدي استخدام الكابلات غير المتخصصة في بيئة متحركة إلى:
فشل الكابل
عطلات الآلة
تأخير الإنتاج
مخاطر السلامة
إصلاحات مكلفة
في المقابل ، يتم إنشاء كابلات سلسلة السحب لتحمل ملايين دورات المرونة ، والحفاظ على الأداء والسلامة مع مرور الوقت.
لفهم وظيفة كابل سلسلة السحب ، فإنه يساعد على معرفة كيفية عمل سلاسل السحب نفسها.
سلسلة السحب هي سلسلة مرنة ، وغالبًا ما تكون البلاستيك أو المعدنية تحمل وتوجه الكابلات والخراطيم أثناء تحركها. تجلس الكابلات داخل السلسلة ، التي تنحني وتتحرك مع الآلية ، مع الحفاظ على الكابلات في مكانها وتمنعها من التشابك أو التعثر.
تحمي سلسلة السحب الكابلات من:
حواف أو زوايا حادة
سحجات واحتكاك
الانحناء إلى ما وراء الحد الأقصى
الملوثات الخارجية مثل الزيت أو الماء أو الحطام
يجب أن تكون كابلات سلسلة السحب قادرة على التحرك بحرية داخل السلسلة مع تحمل الانحناء المتكرر والسحب. بناءها ضروري للتشغيل الموثوق به.

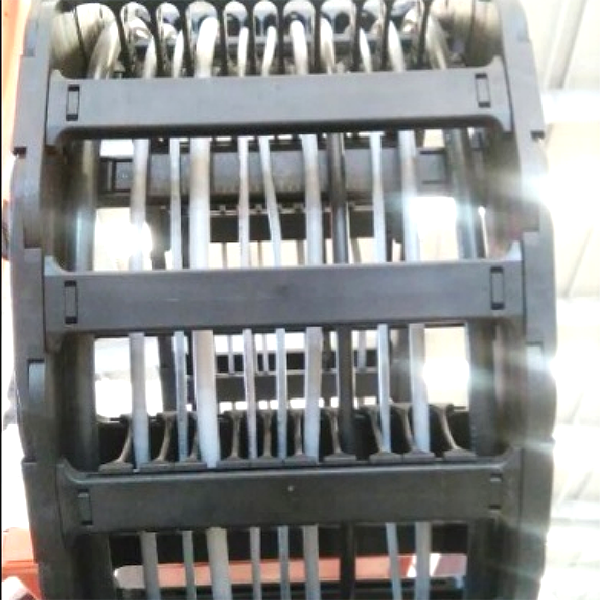

نظام كابل السلسلة

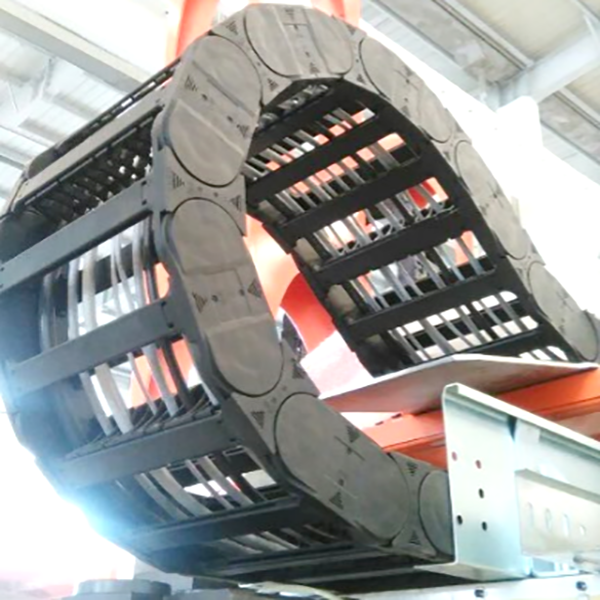

نظام سلسلة الكابلات
للأداء بشكل جيد في بيئات ثقيلة الحركة ، تحتوي كابلات سلسلة السحب على العديد من الخصائص المحددة:
وهي مصنوعة من خيوط النحاس الدقيقة ومواد العزل المرنة التي تسمح لهم بالانحناء والتلف دون كسر.
تم تصميم كابلات سلسلة السحب لتحمل الثناء المستمر والسحب لملايين الدورات ، مما يجعلها متينة للغاية.
يمكن أن ينحني في نصف قطر صغير جدًا دون التأثير على المكونات الداخلية ، وهو أمر ضروري للآلات المدمجة.
غالبًا ما يكون الغمد الخارجي مصنوعًا من مواد صعبة مثل PUR (البولي يوريثان) أو PVC المصمم خصيصًا لمقاومة التآكل.
يتم استخدام العديد من كابلات سلسلة السحب في البيئات الصناعية مع التعرض للزيوت أو المبردات أو المواد الكيميائية التنظيف ، لذلك يجب على ستراتها تحمل هذه المواد.
تم تصميم بعض الكابلات لمقاومة النار ، وهي ميزة أمان مهمة في بعض الصناعات.
إذا كان الكبل ينقل البيانات أو إشارات التحكم ، فقد يتم حمايته لمنع التداخل الكهرومغناطيسي (EMI) من الإشارات التعطيل.
هناك العديد من أنواع كابلات سلسلة السحب ، كل منها مصمم لتطبيقات محددة. فيما يلي الفئات الرئيسية:
تستخدم لنقل الطاقة الكهربائية إلى المحركات أو المضخات أو الأجهزة الأخرى. يجب أن تتعامل مع الجهد العالي والتيار.
تستخدم لنقل إشارات التحكم في أنظمة التشغيل الآلي. غالبًا ما تحمل الجهد المنخفض وقد تكون محمية لتجنب فقدان الإشارة.
هذه تنقل البيانات الرقمية بين الأجهزة. وهي تشمل كابلات الإيثرنت أو USB أو الاتصالات التسلسلية ، والتي تتطلب سلامة بيانات عالية.
تم تصميمه خصيصًا لتوصيل محركات المؤازرة إلى محركات الأقراص أو وحدات التحكم. غالبًا ما تشمل كل من موصلات الطاقة والإشارات في كابل واحد.
اجمع بين وظائف متعددة - مثل الطاقة والتحكم والبيانات - في كابل واحد. هذا يقلل من عدد الكابلات المنفصلة وتبسيط التثبيت.
تم العثور على كابلات سلسلة السحب عبر مجموعة واسعة من الصناعات حيث تتحرك الآلات والأتمتة ضرورية. تشمل الأمثلة الشائعة:
آلات القطع أو الطحن أو الحفر التي تسيطر عليها الكمبيوتر والتي تتطلب حركة دقيقة ووظيفة كابل موثوقة.
تعتمد الأسلحة الآلية والآلات الآلية على كابلات سلسلة السحب لتوفير الطاقة والبيانات دون انقطاع مع تحرك الروبوتات وأداء المهام.
تحتاج أنظمة التجميع مع الأجزاء المتحركة التي تؤدي مهام متكررة إلى كابلات سلسلة السحب لإرسال إشارة ثابتة وتسامح الحركة.
غالبًا ما تتضمن الآلات التي تملأ أو ختم أو فرز المنتجات حركة تتطلب كابلات متينة.
يحتاج رأس الطباعة والسرير المتحرك إلى كبلات خفيفة الوزن ومرنة لحركة دقيقة وسلسة.
تستخدم أحزمة النقل والمصاعد وآلات الفرز كابلات سلسلة السحب إلى المحركات وأجهزة الاستشعار.
لا يتم إنشاء كل كابلات سلسلة السحب على قدم المساواة. يعتمد اختيار واحد صحيح لتطبيقك على عدة عوامل:
هل تفهم كيف سيتحرك الكابل - هل سيثنيه أو يلفه أو يسحبه؟ اختر كابلًا تم تقييمه لنوع الحركة المحدد وعدد الدورات.
سرعات أعلى والتسارع تخلق المزيد من التوتر على الكابلات. تأكد من تصنيف الكبل للتطبيقات الديناميكية إذا كان يعمل بسرعات سريعة.
حدد الحد الأدنى لنصف قطر الثني لنظام سلسلة السحب الخاص بك واختر كبلًا مصممًا للتعامل مع هذا المستوى من الثني.
هل سيتعرض الكابل للزيوت أو المواد الكيميائية أو الحرارة أو البرد أو الماء؟ اختر كابلًا مع سترة توفر المقاومة الصحيحة.
إذا كان الكبل يحمل إشارات أو بيانات ، فتأكد من تصميم التدريع المنخفض وتصميم منخفضة لمنع فقدان الإشارة أو التداخل.
إذا كانت المساحة محدودة ، فابحث عن الكابلات المدمجة وخفيفة الوزن التي لا تزال تلبي احتياجات الأداء.
لضمان السلامة وضمان الجودة ، تأكد من أن الكابل يلتقي معايير الصناعة مثل UL أو CE أو ROHS أو ISO.
للحصول على أكبر عدد من الحياة من كابلات سلسلة السحب الخاصة بك ، فإن التثبيت المناسب هو المفتاح:
ضع الكابلات بشكل فضفاض في سلسلة السحب. تجنب التواء أو إجبارهم في مكانه.
اترك مساحة للحركة. يجب أن يكون الكابل قادرًا على التحرك بحرية داخل السلسلة.
استخدم فواصل الكابلات لمنع الكابلات من الفرك ضد بعضها البعض.
تجنب التجميع الضيق ، والتي يمكن أن تسبب تراكم الحرارة أو التآكل غير المتكافئ.
السماح بطول الكابل المناسب ، بما في ذلك الركود للتمديد الكامل والانكماش.
فحص بانتظام للحصول على علامات التآكل أو الضرر واستبداله إذا لزم الأمر.
مع استمرار التقدم الأتمتة ، ينمو الطلب على كابلات سلسلة السحب عالية الأداء. تشمل الابتكارات:
مواد مركبة خفيفة الوزن لآلات أسرع الحركة
كابلات أكثر ذكاءً مع أجهزة استشعار مدمجة للصيانة التنبؤية
أغمد الكابلات الصديقة للبيئة مصنوعة من مواد قابلة لإعادة التدوير
تحسين سرعات نقل البيانات لأنظمة الصناعة 4.0
تقوم الشركات المصنعة بتطوير كابلات سلسلة السحب التي ليست فقط أكثر متانة ولكن أيضًا أكثر ذكاءً وأكثر إحكاما وأكثر كفاءة من أي وقت مضى.
يعد كابل سلسلة السحب أكثر من مجرد سلك بسيط - إنه مكون حاسم يضمن التشغيل السلس والآمن للآلات المتحركة. تم تصميم هذه الكابلات لتحمل الانحناء المستمر والتآكل والتعرض البيئي ، وهي ضرورية لأنظمة التشغيل الآلي والروبوتات وآلات CNC والعديد من التطبيقات الصناعية الأخرى.
يمكن لفهم الميزات الفريدة واختيار النوع الصحيح من كابل سلسلة السحب حماية المعدات الخاصة بك ، وتقليل وقت التوقف ، وتحسين الكفاءة. سواء كنت بحاجة إلى المرونة أو السرعة أو مقاومة المواد الكيميائية أو نقل البيانات الدقيقة ، فهناك كابل سلسلة السحب مصممًا لتلبية احتياجاتك.
في عالم الأتمتة التطور السريع ، فإن الاستثمار في كابل سلسلة السحب الصحيح ليس مجرد قرار فني-إنه خطوة تجارية ذكية تضمن الأداء طويل الأجل والسلامة والموثوقية.
