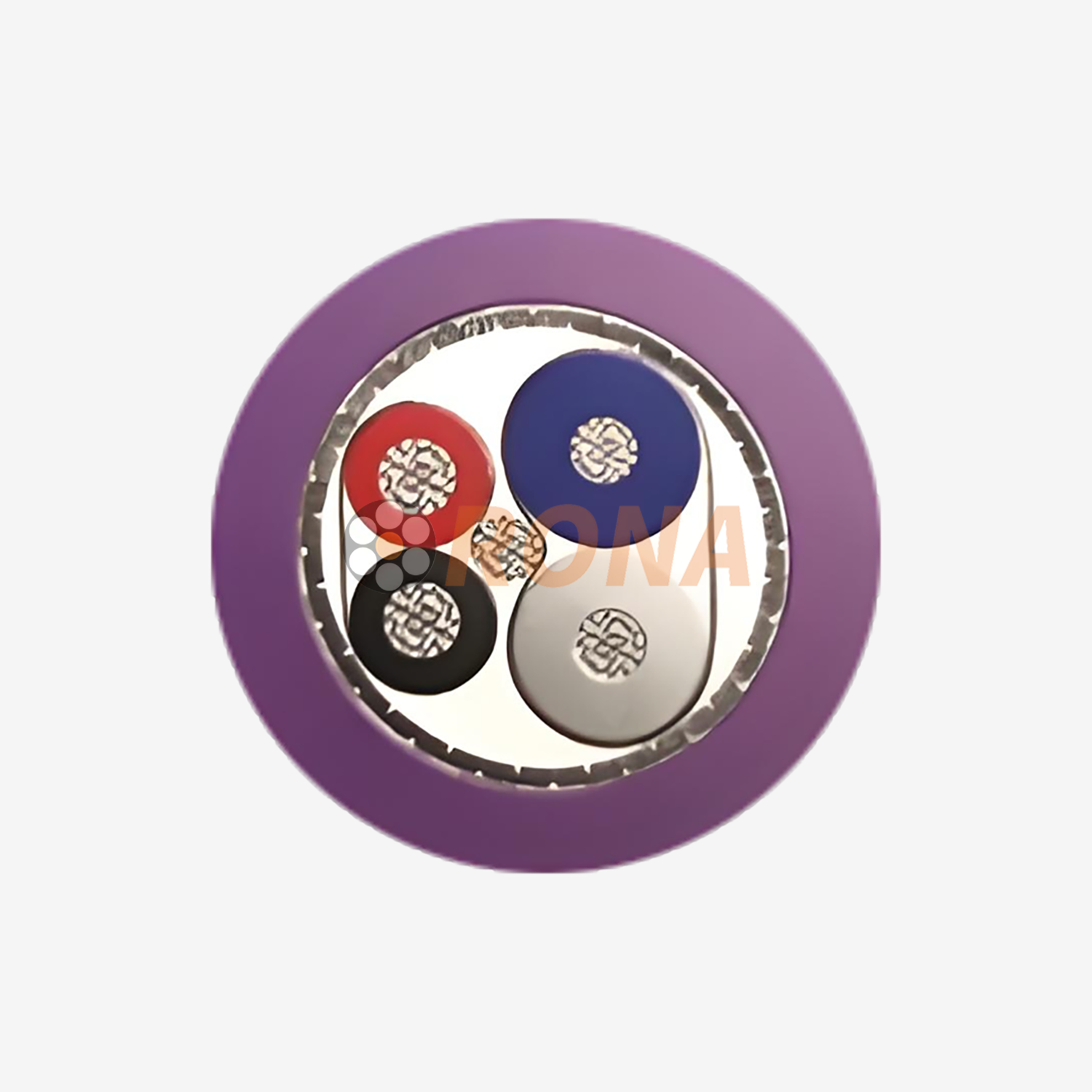

Canbus-HFU 2 × 2 × 0.25
RONA
85444929
كابل سلسلة Canbus-HFU Profibus pur هو كبل ناقل بيانات متخصص مصمم للاتصالات الموثوقة وعالية السرعة في بيئات الأتمتة الصناعية المتطلبة ، وخاصة ضمن ناقلات الكابلات المتحركة. يتميز بخصائص مقاومة دقيقة ، وبناء زوج ملتوية ، والدرع الشامل القوي (تصميم HFU) ، يضمن سلامة الإشارة للسيروبن ، devicenet (العلبة الفيزيائية) ، وشبكات DP Profibus تحت الثناء المستمر والتعرض للزيوت ، والمواد الكيميائية ، والتضمين.
المعلمات الفنية
غرض | قيمة |
نموذج | |
الجهد االكهربى | 250 فولت |
نطاق درجة الحرارة | التثبيت الثابت: ﹣50 ℃ ~ 90 ℃ التثبيت المتحرك: ﹣40 ℃ ~ 90 ℃ |
الحد الأدنى دائرة نصف قطرها | التثبيت الثابت: كابل 8x خارج القطر التثبيت المتحرك: كابل 15x خارج القطر |
أقصى سرعة تحريك
| السرعة غير المدعومة: 8m/s سرعة الانزلاق: 5m/s التسارع: 75m/s² مقاومة الهوية: 120Ω |
سلامة الإشارة المحسّنة : الأزواج الملتوية بالتحديد (خطوط A/B) مع مقاومة محكومة (على سبيل المثال ، 120Ω لـ RS-485/Profibus) تقلل من انعكاسات الإشارة والكلام.
تصميم عالي الفلز (HFU) : سترة البولي يوريثان (PUR) الصعبة والبناء المرن تحمل ملايين دورات المرنة في سلاسل السحب.
التدريع المتفوق : يوفر التدريع الإجمالي الفعال للرقص + (HFU) أو التدريع المزدوج مناعة ممتازة ضد EMI/RFI ويقلل من الانبعاثات.
الحماية القوية : مقاومة للزيوت ، الشحوم ، المبردات ، التآكل ، والعديد من المواد الكيميائية الصناعية.
Clear Color Colling : سترة Perfibus Violet القياسية أو ترميز الألوان المتميز لتحديد وتثبيت الشبكة السهل.
الامتثال : يلبي إرشادات Profibus ومواصفات الطبقة المادية ذات الصلة.
شبكات Canopen و Devicenet في الروبوتات والآلات
شبكات Profibus DP Connecting Drives ، I/O ، مستشعرات على المنصات المتحركة
التواصل بين PLCs ومحطات الإدخال/الإخراج عن بُعد داخل حاملات الكابلات
نقل البيانات في خطوط التجميع الآلية وآلات التغليف ومعالجة المواد
إشارات التحكم في محركات الأقراص والمحركات في تطبيقات الثني
بدائل الطبقة المادية في إيثرنت الصناعية (عند الاقتضاء)
س : هل يمكن استخدام هذا الكابل لكليهما و profibus؟
ج: نعم ، التصميم (الزوج الملتوي ، مقاومة 120Ω ، التدريع) متوافق مع متطلبات الطبقة المادية لكل من الأنظمة القائمة على العلبة (مثل Canopen و Devicenet) و Profibus DP.
س : ما هو الحد الأقصى لمعدل البيانات/طول الحافلة المدعوم؟
ج: تعتمد السرعة القصوى والمسافة على البروتوكول المحدد (على سبيل المثال ، Profibus DP حتى 12 ميغابت في الثانية ، يمكن عادة 1 ميغابت في الثانية كحد أقصى) وتكوين الشبكة. تلتزم دائمًا بإرشادات البروتوكول لطول الكبل مقابل معدل البود.
س : لماذا يعتبر بور أفضل من PVC لكابلات الحافلات في السلاسل؟
A: يوفر PUR مرونة فائقة ومقاومة باردة ومقاومة للزيوت/الكيميائية ومقاومة التآكل مقارنةً بـ PVC القياسية ، مما يجعلها أكثر متانة في تطبيقات سلسلة السحب المستمرة.
س : كيف ترتبط محطات الحافلات؟
ج: مطلوبة إنهاء المقاومات (عادة 120Ω) في كل من الأطراف المادية لخط جذع الحافلة الرئيسي. يتم توصيلها عبر موصلات البيانات+ (أ) وبيانات (ب). عادة ما يتم تأريض الدرع عند نقطة واحدة.
