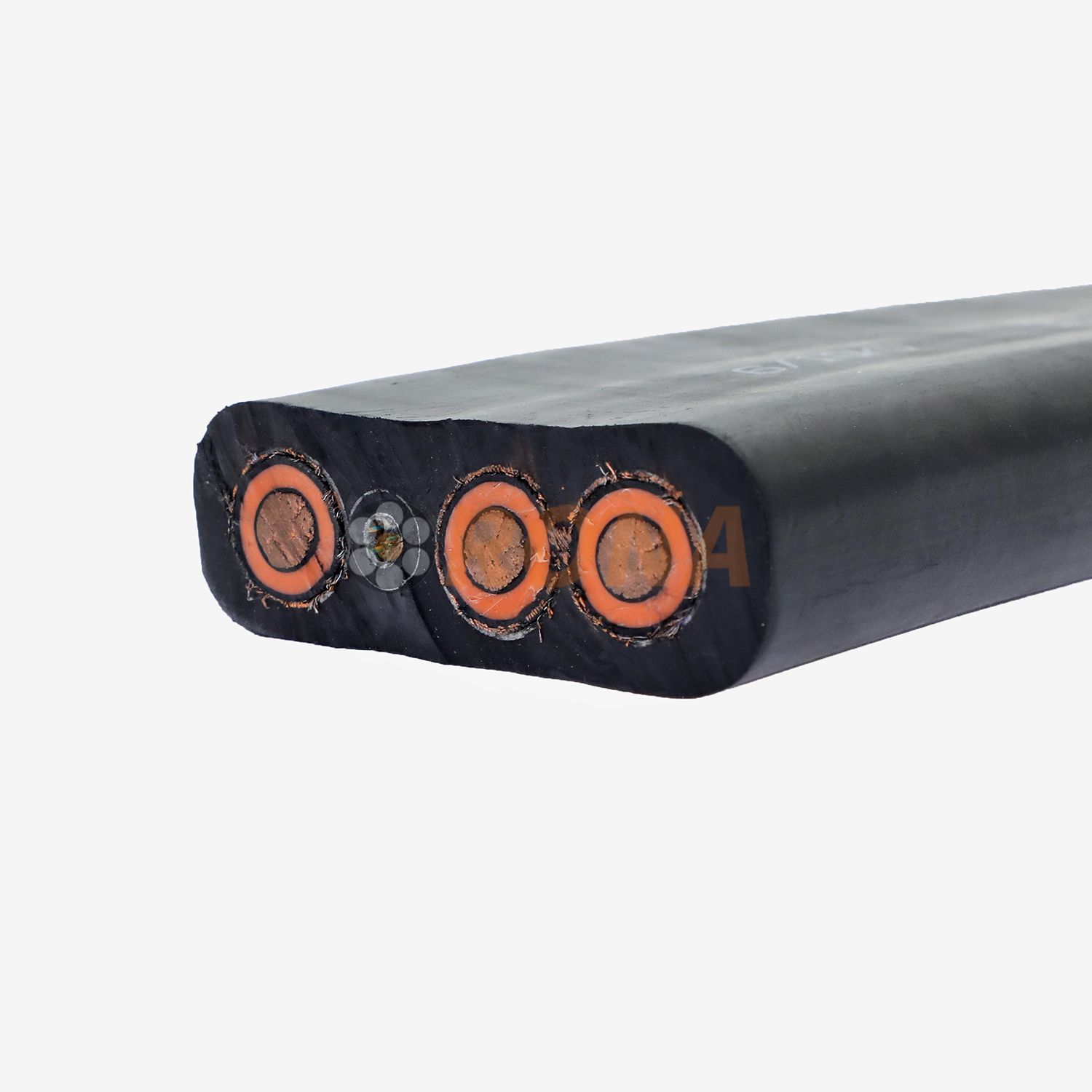

MREFFO 3 × 35+3 × 25/3+12LWL
RONA
8544609090

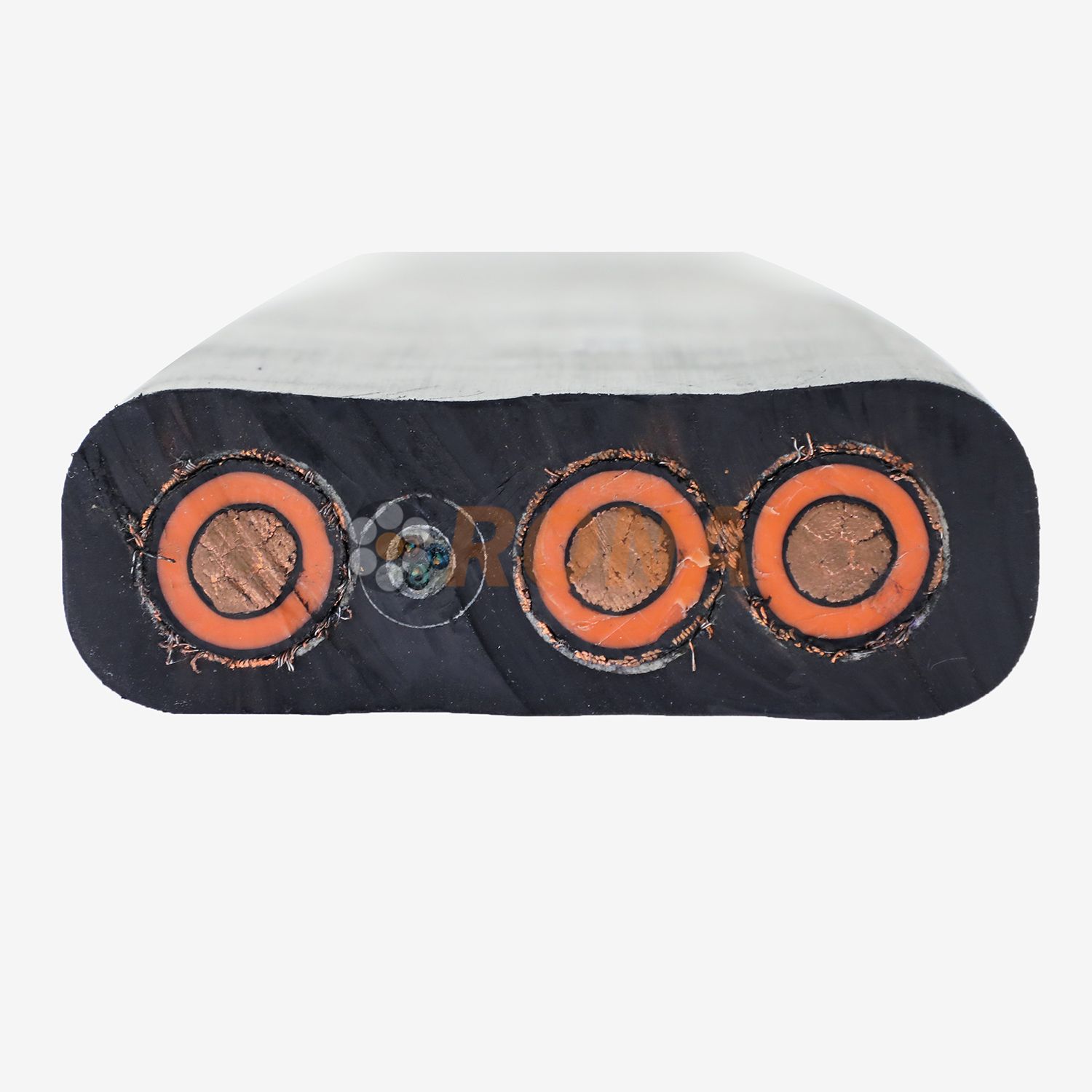

الكابل المرن البكر المسطح 6-10 كيلو فولت لآلات الرافعة هو حل متطور مصمم لتلبية المتطلبات الصارمة للتطبيقات الصناعية الشاقة. تم تصميم كابل بكرة الجهد المتوسطة (6/10KV) بتصميم مبتكر وتصميم مبتكر لتقديم أداء لا مثيل له في الرافعات ومعدات الموانئ وغيرها من آلات الهاتف المحمول. يضمن هيكلها المسطح المرونة المثلى ، في حين أن عزل EPR/XLPE ثلاثي الأبعاد ودرع الشريط النحاسي يوفر ثباتًا كهربائيًا فائقًا وحماية ضد البيئات القاسية. مثالي لكل من المنشآت الثابتة والمتحركة ، تم تصميم هذا الكابل لتحمل درجات الحرارة القصوى والتآكل والتعرض الكيميائي ، مما يجعله اختيارًا موثوقًا للعمليات الحرجة في جميع أنحاء العالم.
مادة بنية
اسم | كابل بكرة الجهد المتوسط (6/10kV) |
Conductor | النحاس المستدير المدمج |
العزل | Triple-extruded EPR/XLPE |
التدريع | شريط النحاس + أشباه الموصلات Laye |
غمد | المطاط المقاوم للتآكل |
لون سترة الخارجي | أسود/رمادي |
المواصفات
غرض | مواصفة |
الجهد االكهربى | 6/10KV |
نطاق درجة الحرارة | التثبيت الثابت: -40 ℃ ~ 90 ℃ التثبيت المتحرك: -35 ℃ ~ 90 ℃ |
الحد الأدنى دائرة نصف قطرها | التثبيت الثابت: 5xccable خارج القطر التثبيت المتحرك: كابل 10x خارج القطر |
مادة كيمياء المقاومة | أحماض المقاومة والقلويات والمذيبات ومجموعة متنوعة من أداء الزيت الهيدروليكي ممتاز |
مقاومة الطقس | خصائص مقاومة للأشعة فوق البنفسجية ، وضوء النهار ، استخدامًا في الهواء الطلق ممتاز |
Conductor
يضمن موصل النحاس المستدير المدمج (IEC 60228 Class 5) الموصلية والمتانة العالية ، ودعم الأحمال الحالية الثقيلة مع تقليل فقدان الطاقة.
العزل
يجمع عزل EPR/XLPE المغطى ثلاثيًا بين مرونة المطاط البروبيلين الإيثيلين (EPR) والمقاومة عالية درجة الحرارة للبولي إيثيلين المرتبطة (XLPE). يوفر هذا التصميم المختلط خصائص عازلة ممتازة ، وتقليل التمدد الحراري ، ومقاومة معززة لشجرة الماء-وهو سبب شائع لتدهور العزل في الكابلات عالية الجهد.
التدريع
يوفر الشريط النحاسي مع طبقة أشباه الموصلات التدريبية الكهرومغناطيسية (EMI) ، مما يضمن انتقال الطاقة المستقر حتى في البيئات الصاخبة كهربائيًا.
غمد
توفر السترة الخارجية المطاطية المقاومة للتآكل (أسود/رمادي) حماية استثنائية ضد الإجهاد الميكانيكي والزيوت والمذيبات والإشعاع بالأشعة فوق البنفسجية ، مما يمتد عمر الكابل في الأماكن الخارجية والتآكل.
نطاق درجة الحرارة : يعمل بشكل موثوق في التركيبات الثابتة من -40 درجة مئوية إلى 90 درجة مئوية وفي التطبيقات المتحركة من -35 درجة مئوية إلى 90 درجة مئوية ، مع التكيف بسلاسة مع كل من القطب الشمالي والظروف الاستوائية.
مقاومة الطقس : خصائص مقاومة للأشعة فوق البنفسجية وضوء النهار تجعلها مناسبة للاستخدام الخارجي على المدى الطويل ، مع الحد الأدنى من التدهور بمرور الوقت.
المقاومة الكيميائية : تضمن المقاومة الاستثنائية للأحماض والقلويات والزيوت الهيدروليكية والمذيبات التوافق مع البيئات الصناعية المتنوعة ، بما في ذلك التطبيقات البتروكيماوية والبحرية.
الحد الأدنى لنصف قطر الانحناء : المصمم للمساحات الضيقة ، يسمح الكبل بنصف قطر قطر 5x للمنحرة للتركيبات الثابتة وقطر 10x للتطبيقات ، مما يضمن التكامل السهل في أنظمة الرافعة المعقدة.
قوة الشد : يعزز تعزيز الأسلاك الفولاذية المجلفنة (اختياري) قدرة الشد ، ودعم عمليات الرفع الثقيل وعمليات التردد عالية السرعة دون تشوه.
الوزن المنخفض : يقلل التصميم المسطح بشكل عام مع الحفاظ على السلامة الهيكلية ، وتحسين القدرة على المناورة وتقليل الضغط على آليات التردد.
تتطلب الرافعات العلوية ، الرافعات الرافعة ، ومعدات معالجة الحاويات نقل طاقة موثوق بها أثناء
الرفع المتكرر والحركات الأفقية. مرونة الكابل ومقاومة التآكل تجعلها مثالية
هذه التطبيقات الديناميكية.
معدات الأساس والخندق
منصات الحفر الدوارة/آلات طحن العجلات المزدوجة/المقابض الهيدروليكية لجدران الحجاب الحاجز
مناسبة للحفارات ، خطوط السحب ، وأنظمة مناولة المواد في بيئات قاسية ، تقدم الحماية
ضد الصخور والغبار والانسكابات الكيميائية.
معدات التعامل مع المواد
آلات المناولة الأمامية (متكليس الوصول)/مكدس الحاويات
س 1: ما هي الشهادات التي يتوافق مع هذا الكابل؟
A1: يلبي الكابل المعايير الدولية مثل IEC 60502-1 (كابلات الجهد المتوسطة) و 50265-2-1 (الكابلات المرنة للرافعات). في حين أن شهادات محددة قد تختلف باختلاف الشركة المصنعة ، فإنها تخضع للاختبار صارم للسلامة والأداء.
Q2: كيف يتم استحقاق العزل EPR/XLPE المغطى بثلاث مرات؟
A2: تضمن عملية التفسير الثلاثي وجود رابطة سلسة بين طبقات EPR و XLPE ، مما يجمع بين مرونة EPR مع استقرار درجة الحرارة العالية في XLPE. هذا التصميم يقلل من التمدد الحراري ، ويعزز القوة العازلة ، ويقلل من شجرة المياه ، ويمدد عمر خدمة الكابل.
س 3: هل يمكن استخدام الكابل في المناطق ذات الزيوت العالية أو التعرض الكيميائي؟
A3: نعم. يوفر غمد المطاط المقاوم للتآكل والعزل المغطى ثلاثيًا بمقاومة ممتازة للزيوت الهيدروليكية والمذيبات والمواد الكيميائية المسببة للتآكل ، مما يجعلها مناسبة لتلاعب الزيت والنباتات الكيميائية والبيئات البحرية.
