الموصلات الضوئية والكهربائية
RONA
7307220000
100 قطعة

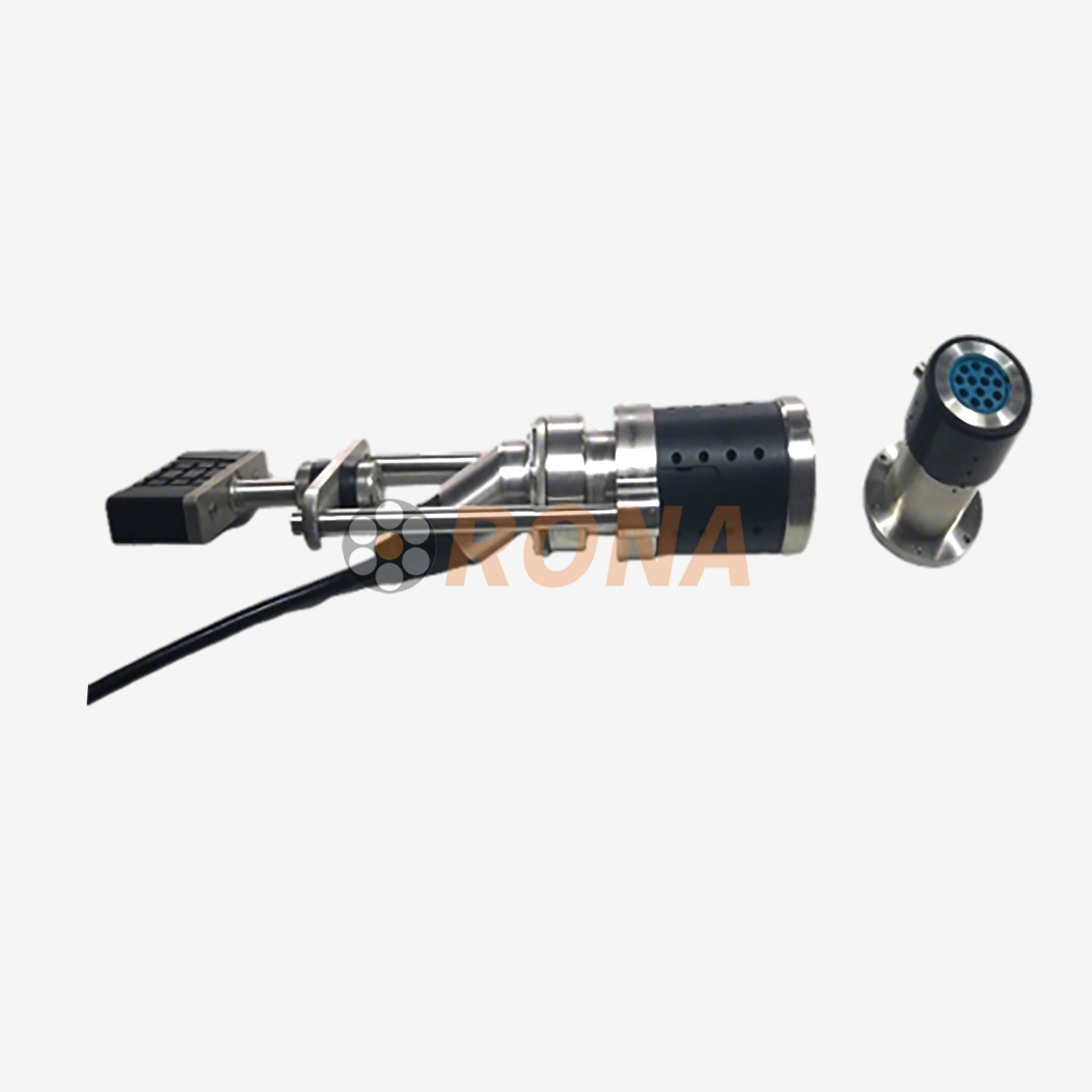

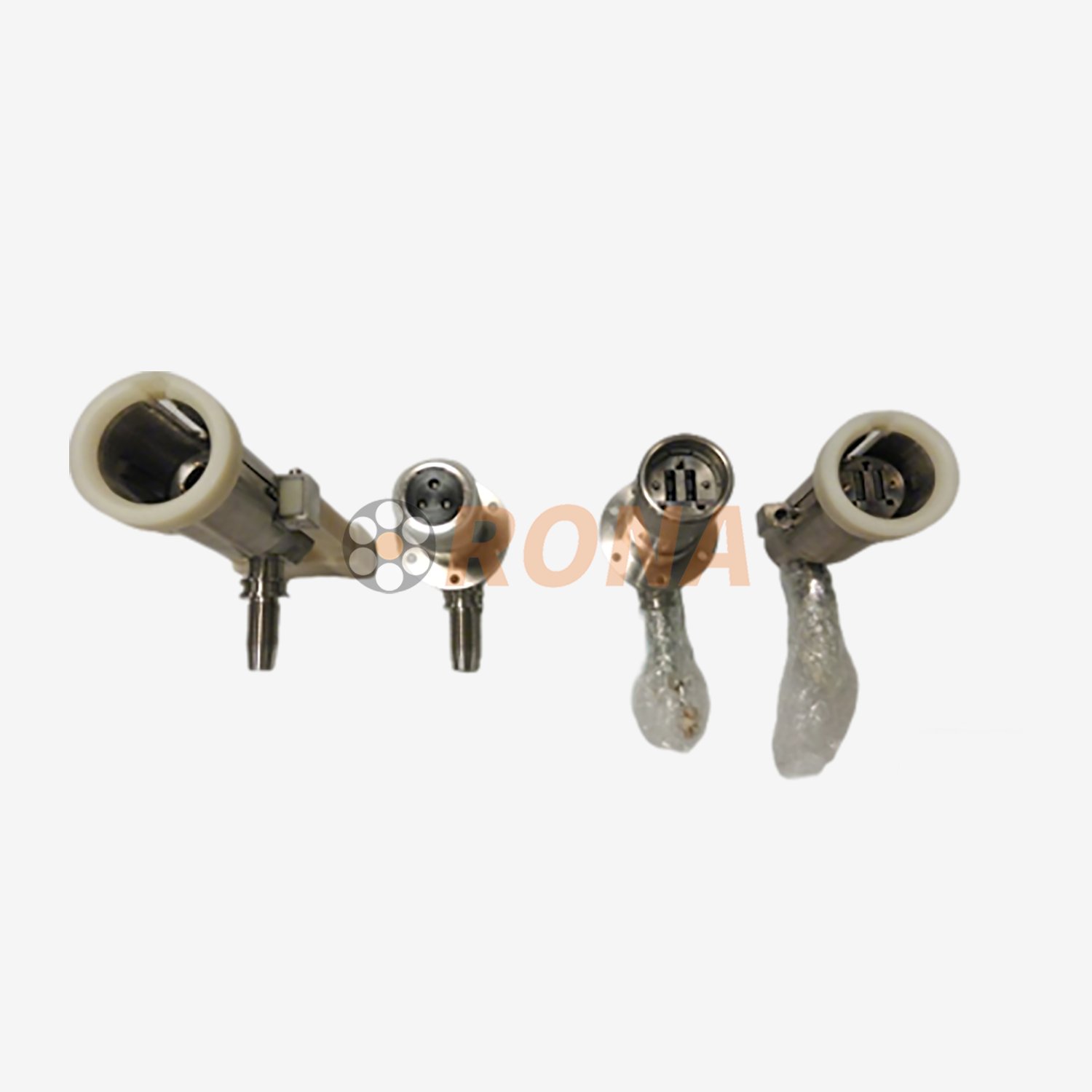

مجموعة الموصلات الضوئية والكهربائية
وصف المنتج
تعد مجموعة الموصلات الضوئية والكهربائية القابلة للتركيب على عمق المحيط بالكامل تحت الماء بمثابة حل اتصال أساسي مصمم للبيئات البحرية القاسية. فهو يوفر واجهة مستقرة وعالية الأداء لنقل الإشارات الضوئية والإشارات الكهربائية والطاقة، وهو مصمم خصيصًا للأدوات الأوقيانوغرافية المنتشرة بشكل دائم والشبكات تحت الماء القابلة لإعادة التشكيل ديناميكيًا. يمكن تخصيص عامل الشكل وطول الذيل، الذي يشتمل على الموصلات وتجميعات الكابلات، لتلبية متطلبات التثبيت والتشغيل المتنوعة، مما يوفر دعمًا قويًا للأجهزة للبيانات السلسة واتصال الطاقة بين الأصول الموجودة تحت سطح البحر.
ميزات المنتج
نقل متعدد الوظائف: يدمج الإشارة الضوئية والإشارة الكهربائية ونقل الطاقة في واجهة واحدة. ومن خلال 4 قنوات بصرية ومراكز كهربائية قابلة للتحديد، فإنه يتيح في نفس الوقت اتصالات البيانات متعددة القنوات وتوصيل الطاقة، مما يحقق وظيفة 'الكل في واحد'.
نطاق درجة حرارة التشغيل الواسع: نطاق درجة حرارة التشغيل من -45 درجة مئوية إلى +85 درجة مئوية يسمح له بالعمل بشكل موثوق عبر درجات حرارة المحيطات المختلفة، من المناطق القطبية إلى المياه الاستوائية، دون أن يتأثر بالظروف القاسية.
التكوين القابل للتخصيص: يمكن تصميم شكل التجميع وطول ذيل الكابل وفقًا لمتطلبات العملاء المحددة، مما يضمن التكامل الأمثل مع مساحة التثبيت المتاحة ومسافات الاتصال لمختلف مشاريع الهندسة البحرية.
معلمات الأداء
| مواصفات | فئة المعلمة |
|---|---|
| القدرة على التزاوج | قابل للتزاوج تحت الماء |
| الاتصالات الكهربائية | 3 أو 7 أو 12 نواة |
| القنوات الضوئية | 4 ألياف |
| زاوية خروج الكابل | 45 درجة أو 90 درجة |
| مقاومة الاتصال | ≤10 MΩ |
| فقدان الإدراج | .51.5 ديسيبل (@1310 نانومتر)؛ .21.2 ديسيبل (@1550 نانومتر) |
| مقاومة العزل | ≥1000 MΩ (الظروف العادية) |
| عازلة تحمل الجهد | 1000 – 10000 فولت تيار مستمر، 1 دقيقة |
| التقييم الحالي | 5 أ – 20 أ |
| الحياة الميكانيكية | 300 دورة تزاوج |
| اهتزاز عالي التردد | 10 - 500 هرتز، 0.75 مم / 100 م/ث² |
| صدمة | 100 جرام |
| الضغط الهيدروستاتيكي | 20 - 127 ميجا باسكال (جانبي)؛ 20 - 127 ميجا باسكال (طولي) |
| درجة حرارة التشغيل | -45 درجة مئوية إلى +85 درجة مئوية |
القدرة على الوصول إلى عمق المحيط بالكامل مع مرونة بيئية فائقة: قادرة على تحمل الضغوط الهيدروستاتيكية من 20 إلى 127 ميجا باسكال في كلا الاتجاهين الجانبي والطولي. ويضمن ذلك أداءً موثوقًا به في جميع الأعماق البحرية، بدءًا من المياه الضحلة وحتى أعمق خنادق المحيطات، والتغلب على القيود التقليدية للاتصال بأعماق البحار.
يمكن استخدامه تحت الماء لتحقيق الكفاءة التشغيلية: يدعم عمليات التوصيل والفصل المباشرة تحت الماء، مما يلغي الحاجة إلى استرداد المعدات إلى السطح. يؤدي ذلك إلى تبسيط عمليات التثبيت والصيانة والإصلاح للأنظمة تحت سطح البحر بشكل كبير، مما يقلل من وقت التشغيل والتكاليف ويعزز كفاءة العمل الشاملة تحت الماء.
السلامة والموثوقية والأداء المستقر: تتميز بخصائص كهربائية وميكانيكية ممتازة. مع مقاومة اتصال تبلغ ≥10 mΩ، فإنه يضمن نقل تيار مستقر ويقلل من فقدان الطاقة. مقاومة العزل ≥1000 MΩ (في ظل الظروف العادية) وجهد تحمل العزل الكهربائي من 1000-10000 فولت تيار مستمر لمدة دقيقة واحدة تمنع بشكل فعال مخاطر التسرب والانهيار، مما يضمن سلامة كل من المعدات والأفراد. يضمن العمر الميكانيكي المكون من 300 دورة تزاوج، إلى جانب المرونة في مواجهة الاهتزازات عالية التردد (10–500 هرتز، 0.75 ملم/100 متر/ثانية²) وصدمات بقوة 100 جرام، أداءً مستقرًا وطويل الأمد في الظروف البحرية المعقدة.
تصميم سلسلة معياري للتوافق الواسع: يستخدم تصميمًا متسلسلًا للمعلمات الرئيسية. تتوفر تكوينات الاتصال الكهربائية في 3 و7 و12 مركزًا، مع زوايا خروج ذيل تبلغ 45 درجة أو 90 درجة. وهذا يلبي المتطلبات المتنوعة لعدد قنوات الإشارة وزوايا التثبيت من مختلف المعدات تحت سطح البحر، مما يقلل من تكاليف التطبيق من خلال القضاء على الحاجة إلى التطوير المخصص.
مجموعة واسعة من التطبيقات
مراصد قاع البحر: تعمل كعقدة اتصال مهمة بين صناديق التوصيل على مستويات مختلفة داخل شبكة مرصد متصلة بالكابلات. إنه يسهل نقل الإشارات الضوئية/الكهربائية والطاقة بين صناديق التوصيل وأجهزة الاستشعار والشبكة الأساسية، مما يضمن عودة البيانات المستقرة في الوقت الحقيقي لمراقبة البيئة البحرية والتحذير من المخاطر الجيولوجية.
مرافق تربية الأحياء البحرية: تربط المعدات المختلفة داخل المزارع البحرية الذكية، مثل أجهزة مراقبة جودة المياه والمغذيات والكاميرات تحت الماء، بمراكز التحكم لربط الإشارات وإمدادات الطاقة، مما يعزز كفاءة ودقة إدارة تربية الأحياء المائية.
التوصيل البيني للموائل تحت الماء والمنصة المتنقلة: يتيح الاتصال الفوري بين الموائل تحت الماء والمنصات المتنقلة مثل المركبات التي يتم تشغيلها عن بعد (ROVs) أو المركبات المستقلة تحت الماء (AUVs). ويوفر تجديد الطاقة وتبادل البيانات ذات النطاق الترددي العالي، ودعم المهام الموسعة للتفتيش والصيانة والتشغيل حول الموائل.
المعدات الأوقيانوغرافية الأخرى المنشورة على المدى الطويل: مناسبة لمجموعة واسعة من الأدوات المنشورة بشكل دائم، بما في ذلك أنظمة المراقبة البيئية ومعدات استكشاف موارد قاع البحر، مما يوفر لها روابط طاقة وبيانات مستقرة وطويلة الأجل لضمان التشغيل المستمر والحصول على البيانات الدقيقة.
