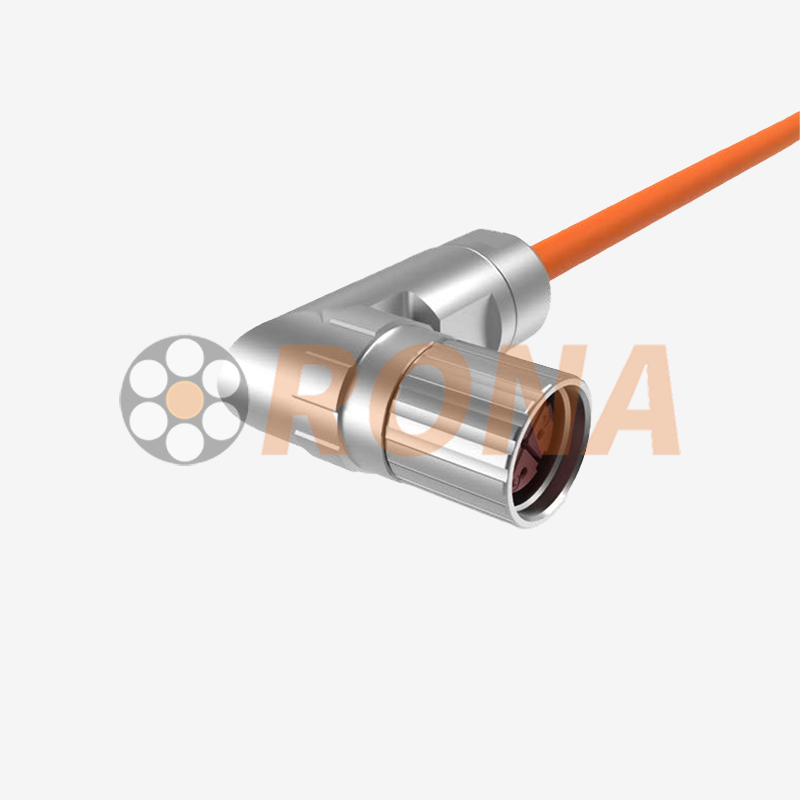

مكون سيرفو V90
RONA
8547901000
100 قطعة

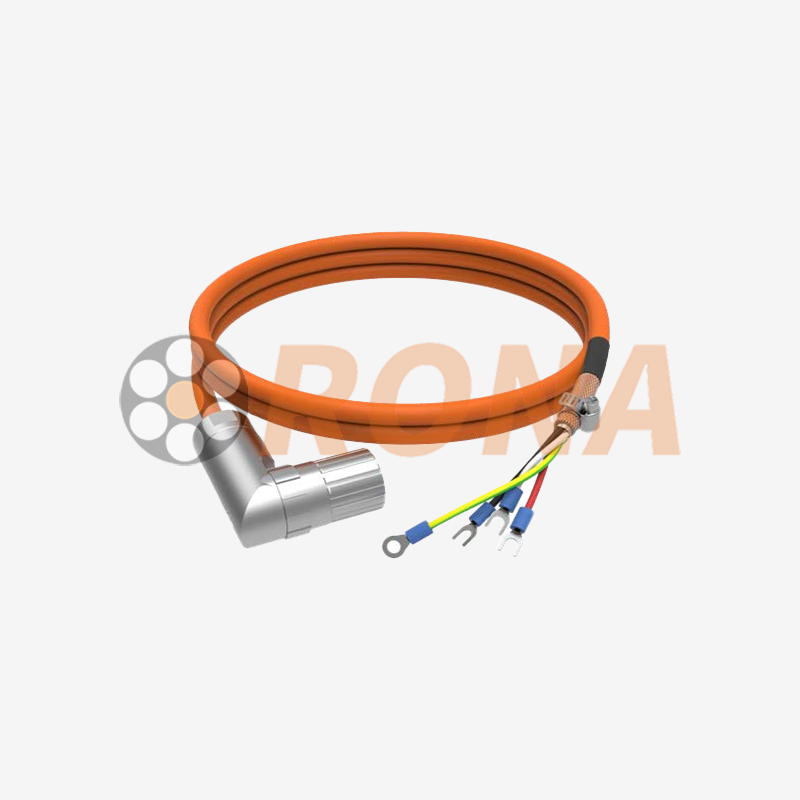

مكون مؤازر / مجموعة كابلات طاقة المحرك
ميزات موصل المحرك
مقاومة الزيت والتآكل: مقاومة ممتازة للزيت، مناسبة للبيئات الصناعية القاسية
حماية EMI فائقة: يقاوم بشكل فعال التداخل الكهرومغناطيسي من أجل نقل إشارة مستقر
مثبطات اللهب: تتوافق مع معيار IEC 60332-1-2 للتشغيل الآمن والموثوق
مرونة عالية: نصف قطر انحناء صغير ومرونة ممتازة لسهولة التوجيه والتركيب
توفير المساحة: يعمل قطر الكابل المدمج على تحسين مساحة المعدات الداخلية
شهادة السلامة: كابلات معتمدة من UL تلبي معايير السلامة الدولية
عمر خدمة طويل: يتحمل أكثر من مليون دورة في تطبيقات حامل الكابل، وهو مثالي للحركة الترددية عالية التردد
الامتثال البيئي: يلبي متطلبات RoHS 2.0، صديق للبيئة
مواصفات موصل الكابل
| غرض | المواصفات والوصف |
| مناسبات الاستخدام | ثابت (لتطبيقات الحركة العامة) |
| موصل محدد | 4 × 0.75 مم² (24/0.20 مم حبلا نحاسي عاري) |
| 4 × 1.5 مم² (30/0.25 مم حبلا نحاسي عاري) | |
| 4 × 2.5 مم² (49/0.25 مم حبلا نحاسي عاري) | |
| المواد العازلة | PVC |
| لون السلك الأساسي | 4 × 1.5 مم² / 4 × 2.5 مم²: أحمر، أبيض، أسود، أصفر/أخضر |
| 4 × 0.75 مم²: أسود، أزرق، أحمر، أصفر/أخضر | |
| مادة غمد | PVC |
| هيكل التدريع | جديلة النحاس المعلبة, |
| كثافة الجديلة | التغطية ≥ 80% |
| لون غمد | برتقالي (RAL2003) |
| القطر الخارجي للكابل | 4 × 1.5 ملم²: 9.0 ± 0.4 ملم |
| 4 × 2.5 ملم²: 10.1 ± 0.4 ملم | |
| 4 × 0.75 ملم²: 7.3 ± 0.4 ملم | |
| نوع الموصل | موصل الطاقة الدائري رباعي النواة 4 دبوس (قفل الخيط) |
| HOUSING-5557-04R/4 دبوس (دفع وسحب) | |
| M23F/4 دبوس (قفل الخيط) | |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +80 درجة مئوية |
| تصنيف الحماية | طاقة V90 / M23 (مثبتة بشكل صحيح): IP67 |
| السكن (مثبت بشكل صحيح): IP20 | |
| الحد الأدنى لنصف قطر الانحناء | التثبيت الثابت: 6 × OD (OD هو قطر الكابل) |
| الحركة العرضية: 15 × OD (OD هو قطر الكابل) | |
| حياة ركوب الدراجات (عند 20 درجة مئوية) | ≥ 1 مليون دورة (نصف قطر الانحناء ≥ 7.5 × OD، مسافة السفر: 1 م، السرعة: 1 م/ث) |
تطبيق موصل المحرك
يستخدم على نطاق واسع في قطاعات الأتمتة الصناعية التي تتطلب دقة عالية للغاية في التحكم في الحركة والاستجابة الديناميكية، بما في ذلك على سبيل المثال لا الحصر:
أدوات آلة التصنيع باستخدام الحاسب الآلي
الأسلحة الآلية المفصلية / الروبوتات الصناعية
معدات القطع واللحام ووضع العلامات بالليزر
خطوط الإنتاج والتجميع مؤتمتة بالكامل
معدات تصنيع أشباه الموصلات والإلكترونيات
آلات التعبئة والتغليف,
آلات الطباعة، الخ.
