Rezh-4 × 2+10 × (2 × 0.25) ص
RONA
85444929

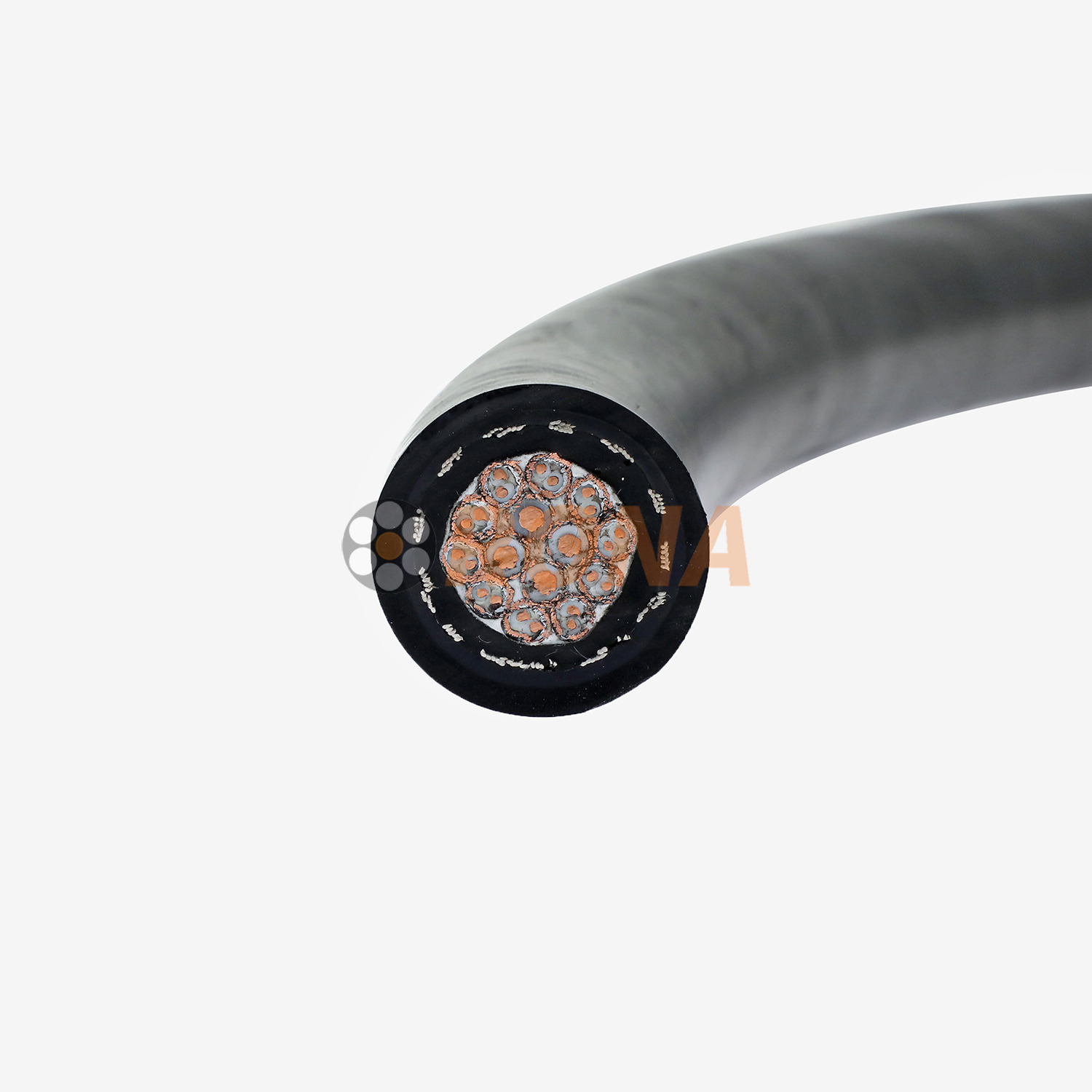

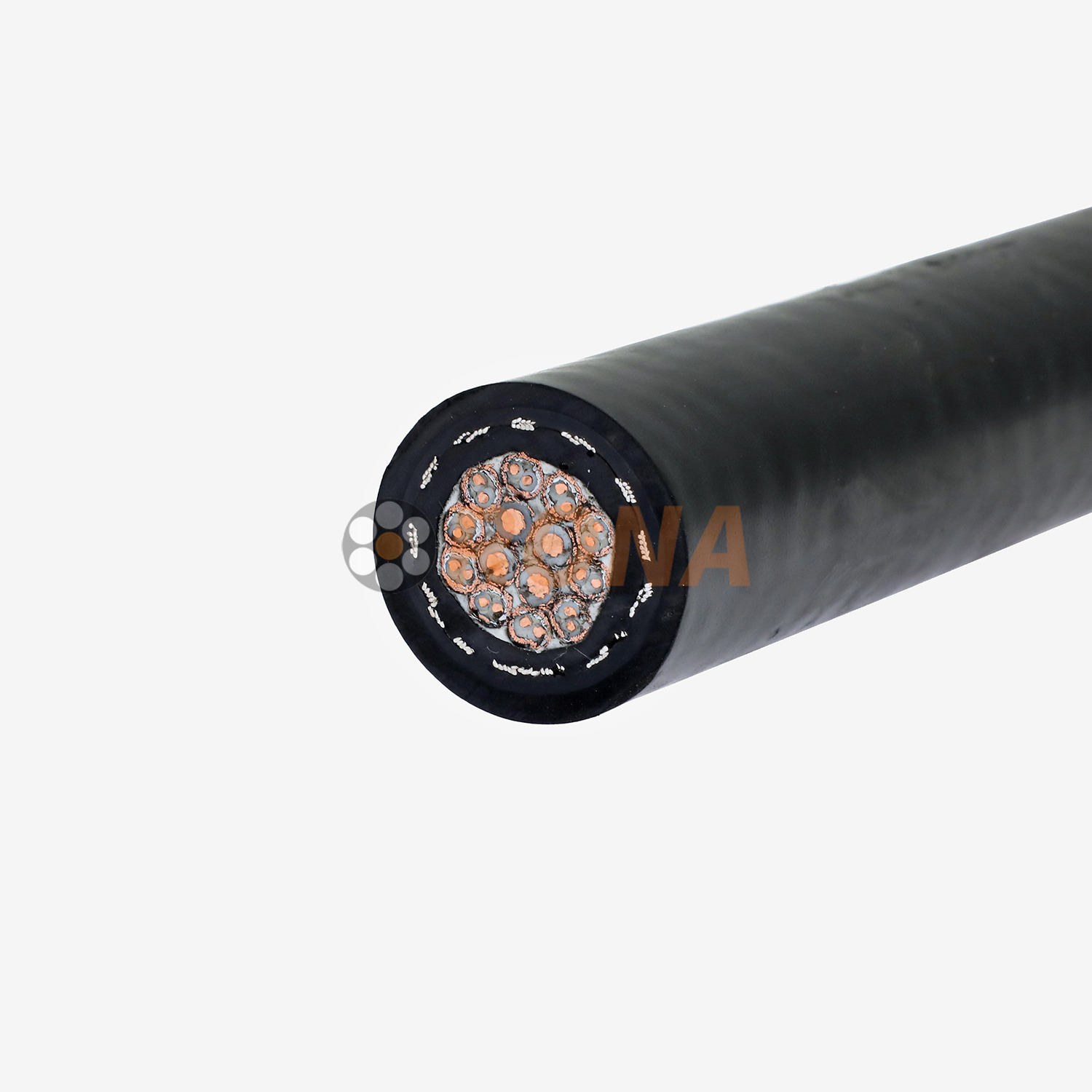

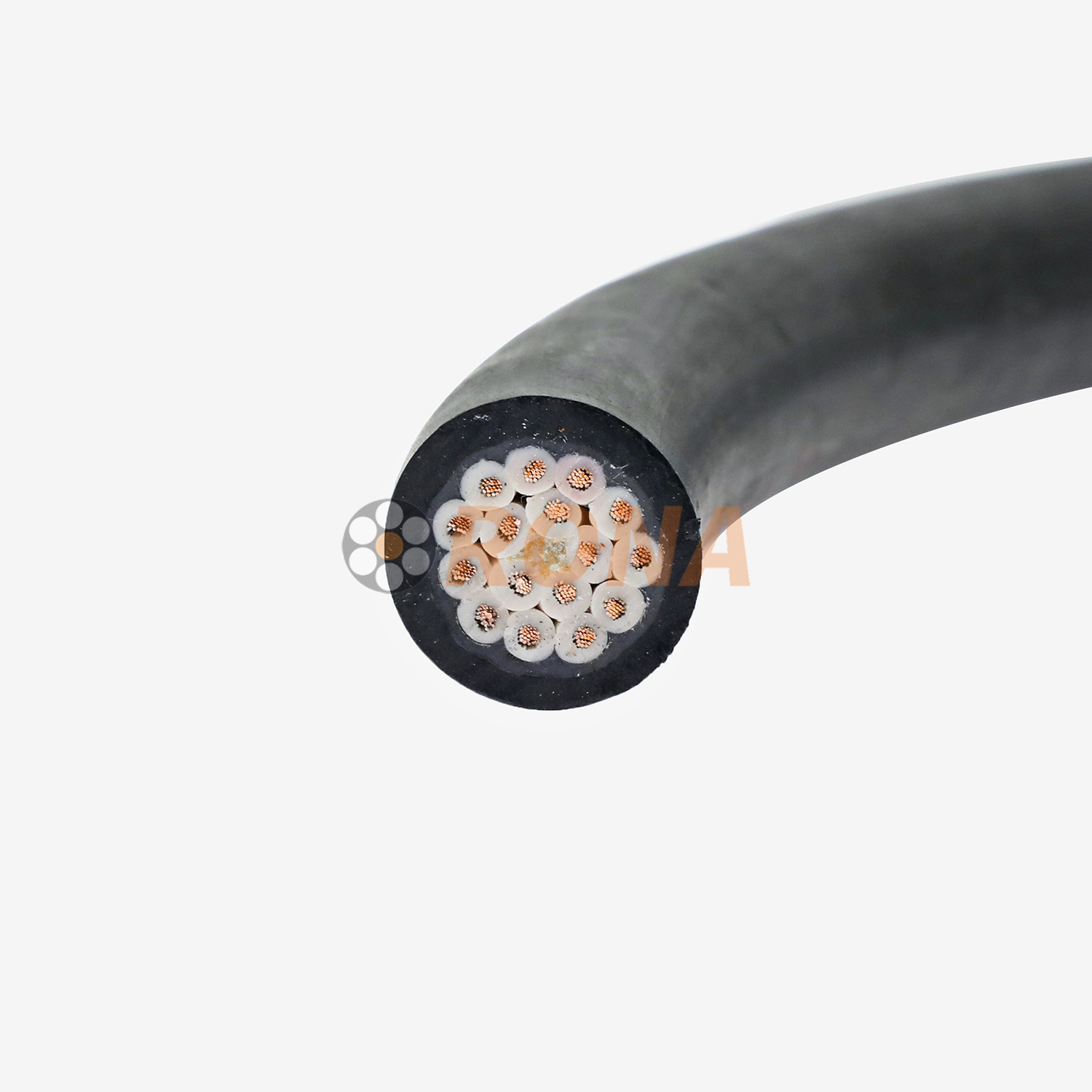

يعد كابل ماء الماء المقاوم للضغط الطولي عبارة عن حل متطور مصمم خصيصًا للبيئات المتطرفة تحت الماء ، حيث تكون الطاقة الموثوقة ونقل الإشارة أمرًا بالغ الأهمية لعمليات البحر. مصممة بدقة لتحمل الضغوط الهيدروستاتيكية الهائلة وأقسى الظروف البحرية-بما في ذلك التيارات القوية ، وتآكل المياه المالحة ، وتقلبات درجات الحرارة-يضمن هذا الكابل الأداء على المدى الطويل ، دون انقطاع في التطبيقات الحرجة مثل استكشاف الزيت البحري ، والروبوتات في السابع العميق ، وتنمية الإحباط تحت الفرعية. يضمن بناءها القوي الاستقرار التشغيلي حتى في البيئات التي تفشل فيها الكابلات التقليدية في غضون أشهر.
المعلمات echnical
المعلمة | قيمة |
الجهد االكهربى | 300-1000V |
نطاق درجة الحرارة | التثبيت الثابت: -40 ℃ ~ 90 ℃ التثبيت المتحرك: -35 ℃ ~ 90 ℃ |
الحد الأدنى دائرة نصف قطرها | التثبيت الثابت: حوالي 5x د (القطر الخارجي الكابل) التثبيت المنقول: حوالي 10x د (القطر الخارجي الكابل) |
خصائص مثبطات اللهب | متوافق مع IEC 60332-1 |
مقاومة الطقس | مقاومة الماء ، مقاومة الأشعة فوق البنفسجية ، مقاومة تغيير درجة الحرارة |
شيدت مع درع فولاذي مقوى ثنائية الطبقة (مجلفن ومغلفة مع البوليمر المضاد للتآكل) ولف غزل البولي بروبيلين عالي القوة ، ويتم اختبار هذا الكابل بدقة لمقاومة الضغوط الطولية حتى 50 ميجا باسكال. هذه القدرة تجعلها مناسبة للنشر في أعماق تتجاوز 6000 متر ، بما في ذلك مناطق الهاوية حيث يتم إجراء استكشاف تحت الماء واستخراج الموارد.
يدمج الكبل غمد مقدمة من الطبقات المزدوجة (الطبقة الداخلية PVC للمرونة ، والطبقة الخارجية المطاطية للمتانة) مقترنة مع قلب منعطف مائي يتكون من شريط ومسحوق قابلة للبقاء. يخلق هذا التصميم متعدد الطبقات حاجزًا لا يمكن اختراقه ضد دخول المياه ، مما يضمن العزل الكهربائي سليما حتى بعد أكثر من 10000 ساعة من الغطاء المستمر.
إلى جانب درعه الصلب المجلفن ، يتميز الكابل بطبقة متخصصة مضادة للتآكل (متوافقة مع معايير رذاذ الملح ASTM B117) التي تحمي من المياه المالحة وكبريتيد الهيدروجين والكائنات الحية الدقيقة البحرية. هذا يمتد عمره إلى أكثر من 15 عامًا في منصات النفط في الخارج ، والمرضات البحرية ، وأنظمة مراقبة خطوط الأنابيب تحت سطح البحر.
مزودًا بموصلات نحاسية خالية من الأكسجين (من الفئة 5) مع الحد الأدنى من النقاء بنسبة 99.99 ٪ ، ويوفر الكابل مقاومة منخفضة بشكل استثنائي (.0172Ω/M لـ 16 AWG) وقدرة على الحمل الحالية. وهذا يضمن توصيل الطاقة الفعال لأجهزة استشعار تحت الماء ، ودفعات ROV ، ومعدات الاتصالات الغاطسة.
معتمد بالكامل على GB/T 31489.3-2020 (معيار الكابلات تحت سطح البحر في الصين) و IC 60502-2 (مواصفات الكابلات البحرية الدولية) ، فإنه يتكامل بسلاسة مع مشاريع البنية التحتية العالمية للبنية التحتية تحت الماء ، بما في ذلك شبكات الطاقة تحت سطح البحر تحت الحدود ومبادرات الأبحاث الدولية لعلوم المحيطات.
الاستكشاف والروبوتات تحت الماء
ROVs ، الكاميرات ، الدفاعات ، السونار ، الطوربيدات (اتصال الطاقة/الإشارة بين الجهاز).
الهياكل الخارجية
السفن ، الأرصفة ، الجسور (أنظمة الطاقة/الإشارة تحت الماء).
تربية الأحياء المائية
التهوية ، التغذية ، معدات المراقبة (طاقة/إشارة موثوقة).
الهندسة البحرية
منصات النفط/الغاز تحت سطح البحر ، وضع الكابلات ، استكشاف المحيط (نقل الطاقة/الإشارة).
س 1: ما هو أقصى عمق تشغيل لهذا الكابل؟
ج: يتم اختبار الكابل لتحمل الضغوط التي تصل إلى 50 ميجا باسكال ، مما يجعله مناسبًا للأعماق التي تتجاوز 6000 متر - معاداة لمتوسط عمق المناطق العليا في خندق ماريانا.
Q2: هل يتطلب الكبل معدات تثبيت خاصة؟
ج: نعم ، معدات وضع المهنية مع التحكم في التوتر (≤5 كيلو نيوتن) وأنظمة مراقبة العمق إلزامية لتجنب الإجهاد الميكانيكي أثناء النشر. نوصي باستخدام أوعية وضع الكابلات مع أنظمة تحديد المواقع الديناميكية للدقة.
س 3: هل الكابل متوافق مع بيئات المياه المالحة؟
ج: بالتأكيد. يضمن دروعه المجلفن ، والطلاء المضاد للتآكل ، ونواة حجب الماء أداءً موثوقاً به في المياه المالحة ، والمياه الملوية ، وحتى البيئات الفائقة (على سبيل المثال ، البحيرات الساحلية).
س 4: ما هي الشهادات التي يحملها الكابل؟
ج: يتوافق مع معايير GB/T 31489.3-2020 و IEC 60502-2 و CE ، مما يضمن الالتزام بمتطلبات السلامة والأداء في الأسواق المحلية والدولية.
س 5: هل يمكن أن ينقل الكبل كل من الطاقة والإشارات؟
ج: نعم ، يدعم تصميمه متعدد النواة (المتاح في 1 إلى 64 نوى) الإرسال المتزامن لقوة 3 طور (حتى 600 فولت) وبيانات عالية السرعة (تصل إلى 10 جيجابت في الثانية عبر عناصر الألياف البصرية في التكوينات المخصصة) ، وهي مثالية للأنظمة المتكاملة تحت الماء.
