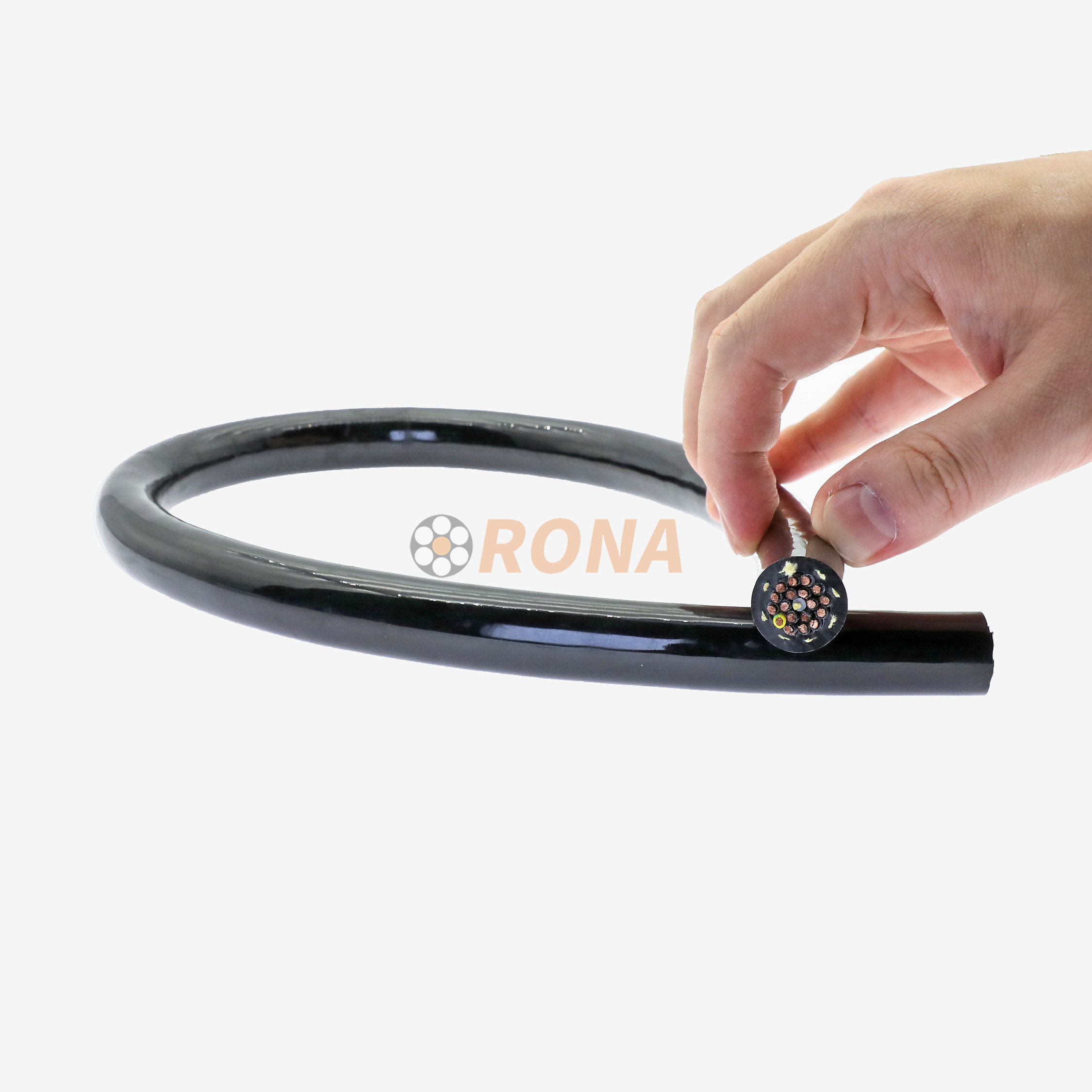

كابل التردد المرن العالي مرنة لرفع أنظمة معالجة

نظرة عامة على المنتج

يعد كابل التراجع المرن العالي مرنًا حلاً عالي الأداء مصمم خصيصًا لأنظمة الرفع الديناميكي ومعالجة المواد ، حيث تمثل الحركة المتكررة والأحمال الثقيلة والضغط الميكانيكي تحديات ثابتة. تم تصميم هذا الكبل لتوفير مرونة ومتانة استثنائية ، ويضمن تشغيلًا سلسًا ودون انقطاع في الرافعات ، والرافعات ، والمستودعات الآلية ، وغيرها من المعدات التي تتطلب التراجع المتكرر وغير المتراجع. يقلل تصميمه عن العمل الذي يسببه فشل الكابل ، مما يجعله اختيارًا فعالًا من حيث التكلفة للبيئات الصناعية عالية الإنتاجية.

المعلمات الفنية

سمات

التصميم المرن للغاية

يضم موصلات النحاس المعلبة (الفئة 6 من أجل أقصى قدر من المرونة) وغمد البولي يوريثان بالحرارة (PUR) مع صلابة الشاطئ 85A ، يحقق هذا الكبل دائرة نصف قطرها الحد الأدنى للانحناء يبلغ 7.5x قطرها الخارجي. هذا يسمح لها بالتنقل في المساحات الضيقة في آلات الرفع دون المساس بالسلامة الهيكلية أثناء الحركة المتكررة.

قوة شد عالية

يوفر قلب الأسلاك الفولاذية المركزية (7x7) جنبًا إلى جنب مع تعزيز الألياف الأراميد (المعروف باستخدامه في مواد مضادة للرصاص) قوة شد تصل إلى 2000 ن.

مقاومة الزيت والتآكل

تتم صياغة غمد PUR لمقاومة الزيوت المعدنية والسوائل الهيدروليكية والمذيبات الكيميائية التي توجد عادة في البيئات الصناعية. تتجاوز مقاومة التآكل 100000 دورة في اختبارات تآكل Taber (عجلة CS-10 ، حمولة كيلوغرام 1) ، تتفوق على كابلات PVC-Reded بنسبة 300 ٪ في أحواض بناء السفن ومواقع البناء.

طول العمر في الحركة

تم اختباره لتحمل أكثر من 800000 دورة الانحناء عند 60 دورة في الدقيقة (وفقًا لمعايير IEC 60811-504) ، يحافظ هذا الكابل على الاستمرارية والمرونة الكهربائية ، ويتفوق على كابلات الرفع القياسية بمقدار 2-3 مرات في التطبيقات الديناميكية مثل مواد حاويات ورافعات فوق رأس.

حماية EMC

يقلل درع من الألومنيوم ميلير (تغطية 85 ٪) مع سلك تصريف النحاس المعلب إلى تقليل التداخل الكهرومغناطيسي (EMI) من المحركات القريبة وخطوط الطاقة. وهذا يضمن نقل الإشارة المستقرة للأجهزة الاستشعار وأنظمة التحكم في الشبكات الصناعية المعقدة.

التطبيقات

معالجة المواد : الرافعات المتنقلة (على سبيل المثال ، سلسلة Liebherr LTM) ، ومواد حاويات (ISO 1161 متوافقة) ، وأنظمة الرفع العلوي في مصانع التصنيع.

المستودعات الآلية : AGVs (المركبات الموجهة الآلية) مع إمكانيات الرفع ، والمناسبات الآلية ، وأنظمة النقل مع وحدات النقل الرأسية.

التعدين : أنظمة النقل تحت الأرض ، رافعات معالجة الخام ، وسيارات المكوك في مناجم الفحم والمعادن.

الموانئ والخدمات اللوجستية : الرافعات من السفينة إلى الشاطئ ، رافعات رافعات من المطاط (RTG) ، ومعدات تكديس الحاويات في الموانئ البحرية المزدحمة.

التعليمات

س: ما هو نطاق درجة حرارة الكابل؟

A: تعمل بشكل موثوق بين -40 درجة مئوية (مرافق التخزين في القطب الشمالي) و +100 درجة مئوية (بيئات مسبك) ، مع الحفاظ على المرونة وسلامة العزل عبر ظروف المناخ القصوى.

س: هل يمكن للكابل تحمل التعرض في الهواء الطلق؟

ج: نعم ، يقاوم غمد Pur الذي يستقره الأشعة فوق البنفسجية التدهور من أشعة الشمس والأوزون والتجوية ، مما يضمن عمر خدمة 8+ سنوات في التطبيقات الخارجية مثل ساحات الحاويات.

س: ما هي سعة الحمل القصوى؟

ج: يدعم الكابل أحمال الشد حتى 2000 ن ، مع تقييمات محددة تختلف بواسطة مقياس الموصل: 16 AWG (1200 N) ، 14 AWG (1600 N) ، و 12 AWG (2،000 N).

س: هل يتطلب الكبل صيانة دورية؟

ج: ينصح عمليات التفتيش الروتينية (كل 6 أشهر) لشقوق الغمد ، واستمرارية الدرع ، ومقاومة الموصل. على عكس الكابلات المطاطية ، فإنه لا يتطلب تزييتًا ، مما يقلل من تكاليف الصيانة.

س: هل الكبل متاح بأطوال مخصصة؟

ج: نعم ، نحن نقدم أطوالًا مخصصة من 10 أمتار إلى 500 متر ، مع موصلات اختيارية مثبتة على المصنع (على سبيل المثال ، Harting Han®) لتقليل وقت الإنهاء في الموقع.
