مرفو
RONA
85444929
500 متر

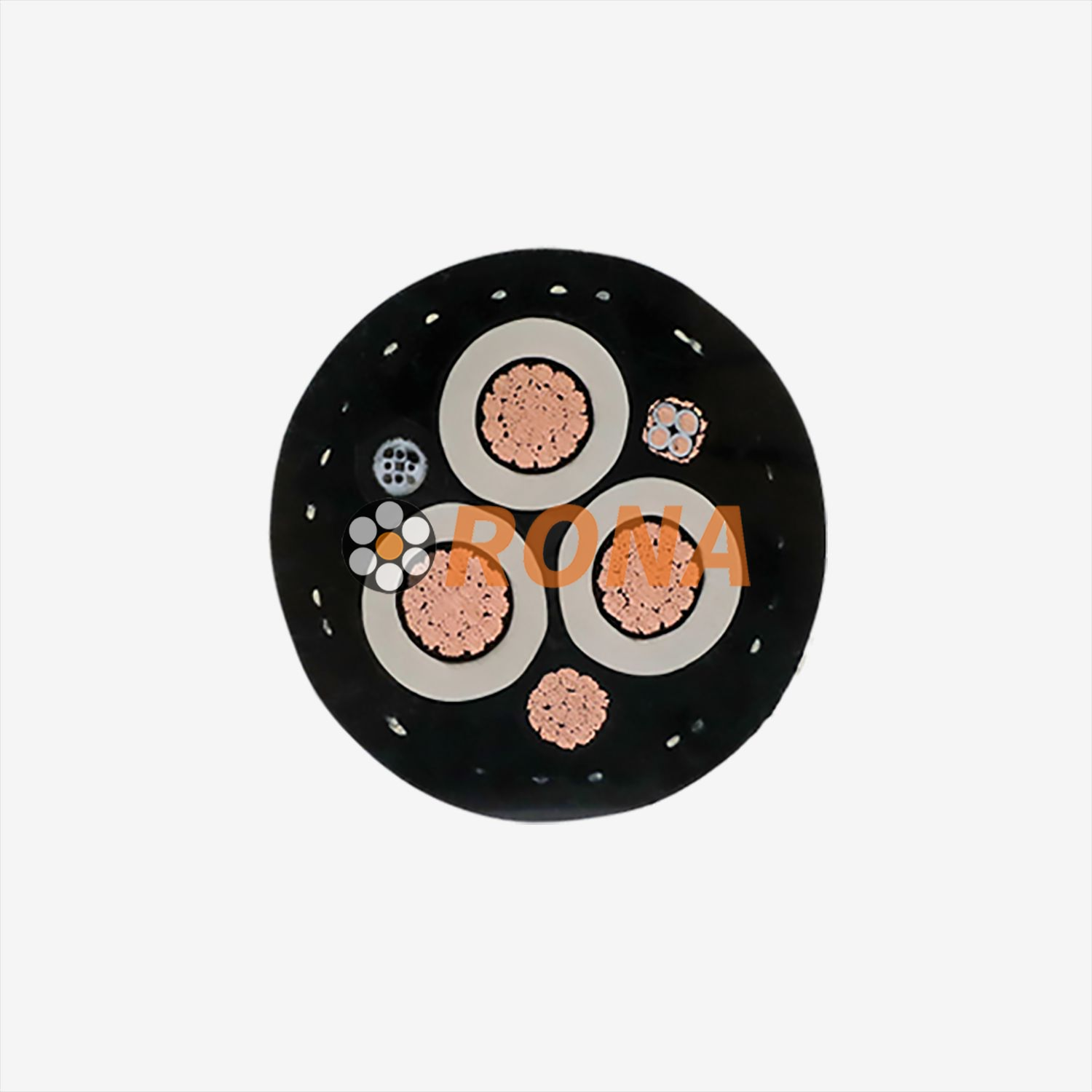

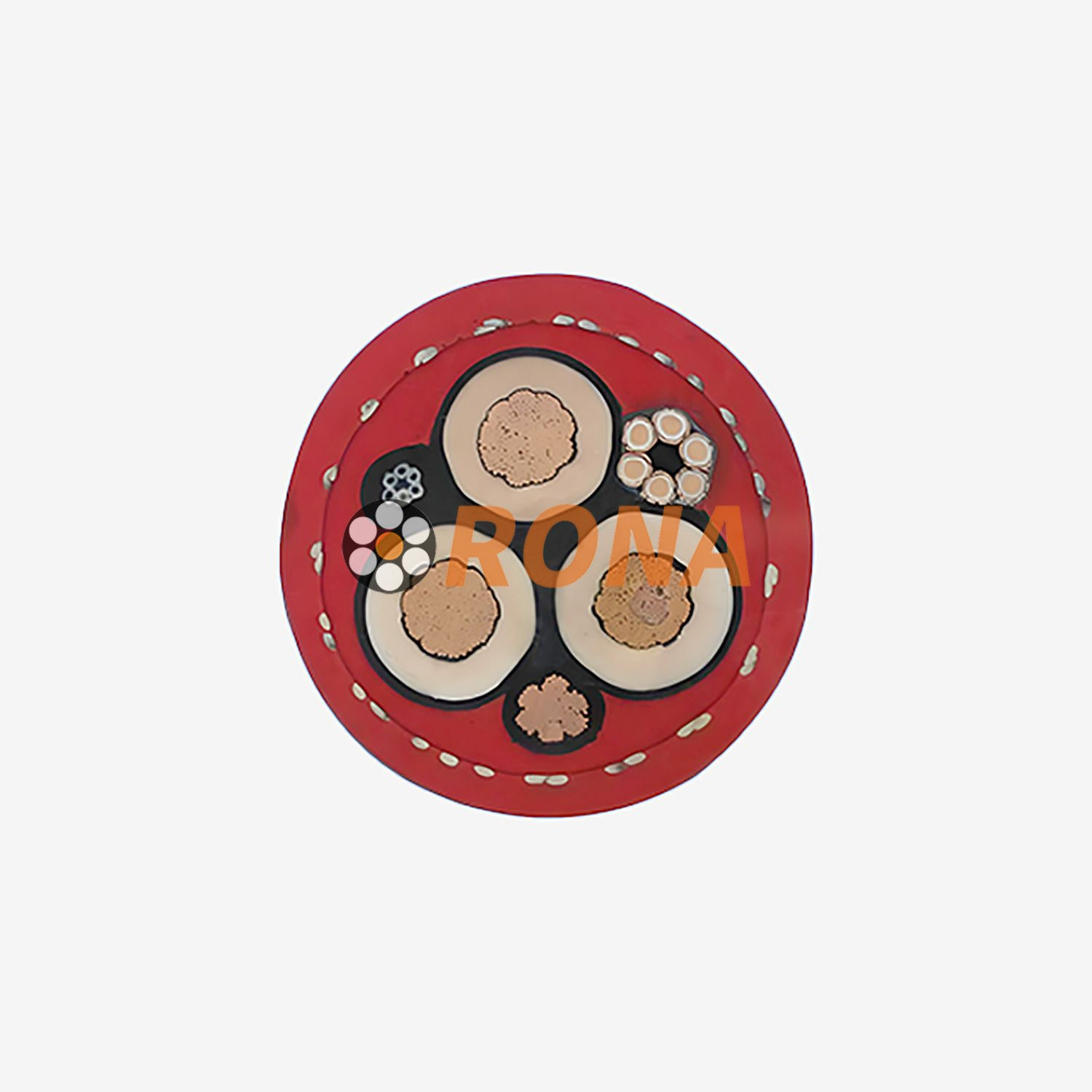

تم تصميم هذا الكابل الصناعي عالي التحمل لنقل الطاقة ذات الجهد العالي واتصال البيانات المتكامل في البيئات المتنقلة كثيرة المتطلبات. تم تصميمه للأحمال الميكانيكية الشديدة، وهو الحل المثالي للآلات واسعة النطاق التي تتطلب عمليات لف وفك متكررة. يتميز الكابل المركب بتصميم قوي متعدد النواة مقترن بوحدة ألياف بصرية ذات 12 نواة. يسمح هذا التكامل بتوصيل طاقة عالية السعة ونقل البيانات في الوقت الفعلي داخل سترة واحدة متينة للغاية.
▍ المواصفات الفنية الرئيسية
تصنيف الجهد: الجهد الاسمي 0.6/1 كيلو فولت مع الحد الأقصى لجهد التشغيل 1.2 كيلو فولت.
التكوين الأساسي: 3 نوى رئيسية ونواة أرضية.
الألياف الضوئية: وحدة ألياف بصرية مدمجة سداسية النواة (متوافقة مع أنواع الألياف E9/125 و50/125 و62.5/125).
السعة الحالية: تم تصنيفها عند 461 أمبير (عند درجة حرارة محيطة 30 درجة مئوية، في وضع مستقيم).
تصنيف الدائرة القصيرة: تيار الدائرة القصيرة المسموح به يبلغ 22.57 كيلو أمبير (1 ثانية).
▍ هيكل البناء المتقدم
موصلات مرنة: نحاس مصبوغ، هيكل من الأسلاك الدقيقة من الفئة 5 لمرونة فائقة ومقاومة للتآكل.
الحماية من الالتواء: تتميز بضفيرة بوليستر متخصصة مضادة للالتواء لمنع التلف الداخلي أثناء الحركة متعددة المستويات.
التغليف الصناعي: الطبقة الخارجية عبارة عن مركب مطاطي خاص مقاوم للتآكل والتمزق ومقاوم للأشعة فوق البنفسجية والأوزون والزيت.
التحمل الحراري: تم تصميمه للحصول على أداء موثوق به في درجات حرارة السطح التي تتراوح من -40 درجة مئوية إلى +90 درجة مئوية.
▍T المواصفات الفنية
يكتب | وصف | |||
رونا-MREFO | كابل ألياف ضوئية مركب دائري متوسط الجهد 6/10 كيلو فولت | |||
المقطع العرضي ( مم 2) | بناء موصل ( مم ) | الأعلى. القطر الكلي ( مم ) | الوزن التقريبي ( كجم/كم ) | الحد الأقصى .المسموح به قوة الشد (ن) |
3×25+3×25∕3+ 2×(6×2.5)ج+6LWL | 3×196/0.40+ 2×(6×77/0.20)ج | 56.0 | 4100 | 2100 |
غرض | المعلمات الفنية |
| الجهد االكهربى | 0.6/1kV |
نطاق درجة الحرارة | التثبيت الثابت: -40 ℃ ~ 90 ℃ التثبيت المتحرك: -35 ℃ ~ 90 ℃ |
الحد الأدنى دائرة نصف قطرها | التثبيت الثابت: 5xccable خارج القطر التثبيت المتحرك: كابل 10x خارج القطر |
خصائص مثبطات | امتثالا لـ IEC60332-1 |
مقاومة الطقس | خصائص مقاومة للأشعة فوق البنفسجية ممتازة ، مناسبة للتطبيق في الهواء الطلق |
▍ التطبيقات
مصممة لتوصيل المعدات المتنقلة الكبيرة تحت ضغط ميكانيكي عالي:
معدات الموانئ والمحطات الطرفية: الرافعات الجسرية وجسور التحميل.
التعدين والحفر: الحفارات والموزعات واسعة النطاق.
البناء والبنية التحتية: الآلات المتنقلة ومعدات البناء الثقيلة.
المناطق الخطرة: مناسبة للبيئات ذات مخاطر الانفجار العالية.
س1: هل يمكن غمر الكابل في المياه المالحة؟
ج: نعم ، يوفر مزيج من غمد بور (امتصاص الماء ≤0.5 ٪ بعد 24 ساعة) ودروع الصلب المتشابكة حماية مانعة للتسرب ، مما يسمح بالخلع المؤقت (حتى 72 ساعة) خلال المد والجزر العالية أو العواصف.
س2: ما هو نطاق درجة حرارة الكابل؟
A: تعمل بشكل موثوق بين -40 درجة مئوية (المنافذ القطبية) و +100 درجة مئوية (غرف محرك آلات المنفذ) ، مع الحفاظ على المرونة وأداء العزل عبر الظروف القصوى.
س3: هل الكابل مقاوم للزيوت والوقود؟
ج: نعم ، غمد بور مقاوم للغاية للزيوت المعدنية والسوائل الهيدروليكية والديزل والبنزين ، مع عدم وجود تورم قابل للقياس بعد 1000 ساعة من الانغماس في اختبارات ASTM D471.
س 4: هل يتطلب الكابل إنهاءًا خاصًا؟
ج: يوصى بإنهاءات التجعيد أو اللحام القياسي بأحذية حذرة الحرارة (تصنيف IP68). نقدم أيضًا موصلات مثبتة للمصنع (على سبيل المثال ، LAPP Skintop®) لتثبيت المكونات والتشغيل.
س5: ما هي الشهادات التي يحملها الكابل؟
ج: يتم معتمدته CE من أجل السلامة ، وتوافق ROHS لحماية البيئة ، ويلبي متطلبات المنظمة البحرية الدولية (IMO) لكابلات السفن.
